FAST!SCSI EISA FL
+------------------------------------------------------------+
|------------------------------------------------------------|
| Data bus: | 32-bit EISA |
|-------------------+----------------------------------------|
| Size: | Three/quarter-length, full-height card |
|-------------------+----------------------------------------|
| Hard drive | Up to fifteen SCSI devices |
| supported: | |
|-------------------+----------------------------------------|
| Floppy drives | Two 360KB, 720KB, 1.2MB, or 1.44MB |
| supported: | drives |
+------------------------------------------------------------+
IMG IMG 1
+------------------------------------------------------------+

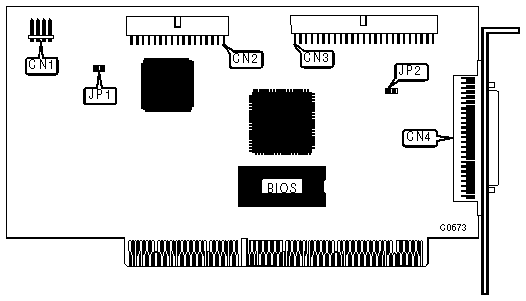

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location |
|------------------------------------------+-----------------|
| 4-pin connector - Drive active LED | CN1 |
|------------------------------------------+-----------------|
| 34-pin Floppy drive connector | CN2 |
|------------------------------------------+-----------------|
| 50-pin SCSI connector - internal | CN3 |
|------------------------------------------+-----------------|
| 50-pin SCSI connector - external | CN4 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Location | Setting |
|-----------------------------------+------------+-----------|
| » | Floppy drive - disabled | JP1 | open |
|---+-------------------------------+------------+-----------|
| | Floppy drive - enabled | JP1 | closed |
|---+-------------------------------+------------+-----------|
| » | SCSI termination - enabled | JP2 | open |
|---+-------------------------------+------------+-----------|
| | SCSI termination - disabled | JP2 | closed |
+------------------------------------------------------------+
