# ASUS COMPUTER INTERNATIONAL
PCI-AS300
Card Type Sound card/hard drive controller
Chip Set Adaptec SCSI, Creative Labs
Maximum Onboard N/A
Memory
I/O Options CD-ROM audio in (3), speaker out, PCspeaker
in, volume control, microphone in, line in,
game/MIDI port, wavetable, SCSI Fast
connector, SCSI Wide connector
Hard Drives Up to 7 SCSI-2 Fast devices (single ended)
supported
Up to 7 SCSI-2 Wide devices (single ended)
Floppy drives None
supported
Data Bus Proprietary ASUS MediaBus (PCI + ISA
extension)
Card Size Three-quarter length, full-height
IMG IMG 1
+------------------------------------------------------------+

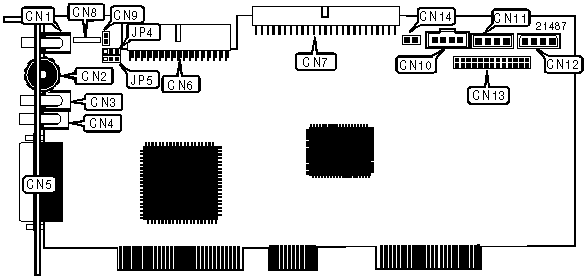

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------+-------+-------------------------+-------|
| Speaker out | CN1 | External LED | CN8 |
|------------------+-------+-------------------------+-------|
| Volume control | CN2 | 2-pin connector - drive | CN9 |
| | | active LED | |
|------------------+-------+-------------------------+-------|
| Microphone in | CN3 | CD audio in - Sony | CN10 |
|------------------+-------+-------------------------+-------|
| Line in | CN4 | CD audio in - MItsumi | CN11 |
|------------------+-------+-------------------------+-------|
| Game/MIDI port | CN5 | CD audio in - Panasonic | CN12 |
|------------------+-------+-------------------------+-------|
| 68-pin SCSI wide | CN6 | Wavetable | CN13 |
| connector | | | |
|------------------+-------+-------------------------+-------|
| 50-pin SCSI fast | CN7 | PCspeaker in | CN14 |
| connector | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| AUDIO ADAPTER AMPLIFIER SELECTION |
|------------------------------------------------------------|
| Setting | JP4 | JP5 |
|------------------+--------------------+--------------------|
| Enabled | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| Disabled | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
