       # ADVANCED STORAGE CONCEPTS

          ASC-86 (REV. 0)

          Card Type            Hard drive controller card
          Hard Drives          Up to 7 SCSI devices
          supported
          Floppy drives        Two 360KB, 720KB, 1.2MB, or 1.44MB drives
          supported
          Data Bus             16-bit ISA
          Card Size            Half-length, full-height card

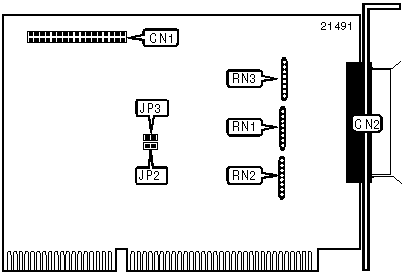

   IMG IMG 1


          +------------------------------------------------------------+
          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |        Function        | Location |  Function   | Location |
          |------------------------+----------+-------------+----------|
          | 34-pin cable connector |   CN1    | Terminating | RN1-RN3  |
          | - floppy drive         |          | resistors   |          |
          |------------------------+----------+-------------+----------|
          | 50-pin SCSI connector  |   CN2    |             |          |
          | - external             |          |             |          |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 SEGMENT ADDRESS SELECTION                  |
          |------------------------------------------------------------|
          |      Setting      |        JP2         |        JP3        |
          |-------------------+--------------------+-------------------|
          |       CC00h       |        Open        |       Open        |
          |-------------------+--------------------+-------------------|
          |       D000h       |       Closed       |       Open        |
          |-------------------+--------------------+-------------------|
          |       D800h       |        Open        |      Closed       |
          |-------------------+--------------------+-------------------|
          |       DC00h       |       Closed       |      Closed       |
          +------------------------------------------------------------+
