# EVEREX SYSTEMS, INC.
EV-340
+------------------------------------------------------------+
|------------------------------------------------------------|
| Data bus: | 16-bit, ISA |
|-------------------+----------------------------------------|
| Size: | Half-length, full-height card |
|-------------------+----------------------------------------|
| Hard drive | Two ST506/412 MFM drives |
| supported: | |
|-------------------+----------------------------------------|
| Floppy drives | Two 360KB, 720KB, 1.2MB, or 1.44MB |
| supported: | drives |
+------------------------------------------------------------+
IMG IMG 1
+------------------------------------------------------------+

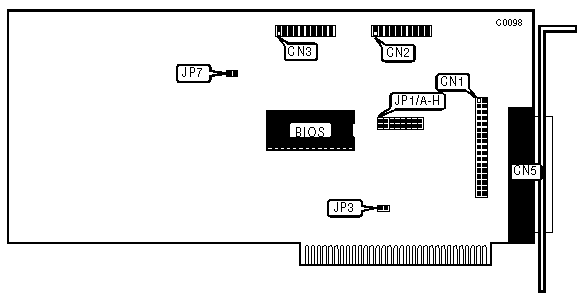

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location |
|----------------------------------------------+-------------|
| 34-pin control cable connector - internal | CN1 |
|----------------------------------------------+-------------|
| 20-pin data cable connector-drive 0 | CN2 |
|----------------------------------------------+-------------|
| 20-pin data cable connector-drive 1 | CN3 |
|----------------------------------------------+-------------|
| 37-pin control/data cable connector-external | CN5 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Location | Setting |
|------------------------------+--------------+--------------|
| » | BIOS enabled | JP3 | open |
|---+--------------------------+--------------+--------------|
| | BIOS disabled | JP3 | closed |
|---+--------------------------+--------------+--------------|
| » | IRQ5 disabled | JP7 | open |
|---+--------------------------+--------------+--------------|
| | IRQ5 enabled | JP7 | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS DRIVE TYPE - DRIVE 1 |
|------------------------------------------------------------|
| Type | Capacity | Drive | JP1/C | JP1/D | JP1/G | JP1/H |
|------+----------+---------+-------+--------+-------+-------|
| 1 | 10.7 | Seagate | open | open | open | open |
| | | ST213 | | | | |
|------+----------+---------+-------+--------+-------+-------|
| 2 | 21.3 | Seagate | open | closed | open | open |
| | | ST225 | | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS DRIVE TYPE - DRIVE 1 (CON’T) |
|------------------------------------------------------------|
|Type |Capacity| Drive | JP1/C | JP1/D | JP1/G | JP1/H |
|-----+--------+-------------+-------+-------+-------+-------|
| 2 | 21.3 |Seagate ST125| open |closed | open | open |
|-----+--------+-------------+-------+-------+-------+-------|
| 2 | 21.3 | Seagate | open |closed | open | open |
| | | ST4026 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 3 | 10.7 |Microscience |closed | open | open | open |
| | | 612 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 4 | 31.9 | Seagate |closed |closed | open | open |
| | | ST4038 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 5 | 42.8 |Seagate ST251| open | open | open |closed |
|-----+--------+-------------+-------+-------+-------+-------|
| 6 | 42.5 | Seagate | open |closed | open |closed |
| | | ST4051 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 7 | 42.8 | NEC D5146H |closed | open | open |closed |
|-----+--------+-------------+-------+-------+-------+-------|
| 8 | 32.1 |Seagate ST138|closed |closed | open |closed |
|-----+--------+-------------+-------+-------+-------+-------|
| 9 | 80.2 | Seagate | open | open |closed | open |
| | | ST4096 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 10 | 42.2 | Miniscribe | open |closed |closed | open |
| | | 3650 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 11 | 44.6 | Micropolis |closed | open |closed | open |
| | | 1333A | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 12 | 119.8 |Maxtor XT1140|closed |closed |closed | open |
|-----+--------+-------------+-------+-------+-------+-------|
| 13 | 133.7 | Maxtor | open | open |closed |closed |
| | | XT2190* | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 14 | 72.2 | Toshiba | open |closed |closed |closed |
| | | MK-56FB | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 15 | 71.3 | Miniscribe |closed | open |closed |closed |
| | | 6085 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 15 | 71.3 | Micropolis |closed | open |closed |closed |
| | | 1335 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 16 | 21.3 |Unidentified |closed |closed |closed |closed |
|------------------------------------------------------------|
|Note: On the Maxtor XT2190, 26.1 MB will be unused, the |
|controller supports a maximum of 1024Cyl. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS DRIVE TYPE - DRIVE 2 |
|------------------------------------------------------------|
|Type |Capacity| Drive | JP1/A | JP1/B | JP1/E | JP1/F |
|-----+--------+-------------+-------+-------+-------+-------|
| 1 | 10.7 |Seagate ST213| open | open | open | open |
|-----+--------+-------------+-------+-------+-------+-------|
| 2 | 21.3 |Seagate ST225| open |closed | open | open |
|-----+--------+-------------+-------+-------+-------+-------|
| 2 | 21.3 |Seagate ST125| open |closed | open | open |
|-----+--------+-------------+-------+-------+-------+-------|
| 2 | 21.3 | Seagate | open |closed | open | open |
| | | ST4026 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 3 | 10.7 |Microscience |closed | open | open | open |
| | | 612 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 4 | 31.9 | Seagate |closed |closed | open | open |
| | | ST4038 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 5 | 42.8 |Seagate ST251| open | open | open |closed |
|-----+--------+-------------+-------+-------+-------+-------|
| 6 | 42.5 | Seagate | open |closed | open |closed |
| | | ST4051 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 7 | 42.8 | NEC D5146H |closed | open | open |closed |
|-----+--------+-------------+-------+-------+-------+-------|
| 8 | 32.1 |Seagate ST138|closed |closed | open |closed |
|-----+--------+-------------+-------+-------+-------+-------|
| 9 | 80.2 | Seagate | open | open |closed | open |
| | | ST4096 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 10 | 42.2 | Miniscribe | open |closed |closed | open |
| | | 3650 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 11 | 44.6 | Micropolis |closed | open |closed | open |
| | | 1333A | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 12 | 119.8 |Maxtor XT1140|closed |closed |closed | open |
|-----+--------+-------------+-------+-------+-------+-------|
| 13 | 133.7 | Maxtor | open | open |closed |closed |
| | | XT2190* | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 14 | 72.2 | Toshiba | open |closed |closed |closed |
| | | MK-56FB | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 15 | 71.3 | Miniscribe |closed | open |closed |closed |
| | | 6085 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 15 | 71.3 | Micropolis |closed | open |closed |closed |
| | | 1335 | | | | |
|-----+--------+-------------+-------+-------+-------+-------|
| 16 | 21.3 |Unidentified |closed |closed |closed |closed |
|------------------------------------------------------------|
|Note: On the Maxtor XT2190, 26.1 MB will be unused, the |
|controller supports a maximum of 1024Cyl. |
+------------------------------------------------------------+
