# ICL
POWERARRAY XL ADAPTOR (RAID)
POWERCACHE XL ADAPTOR (NORMAL SCSI)
+------------------------------------------------------------+
|------------------------------------------------------------|
| Data bus: | 32-bit EISA |
|---------------+--------------------------------------------|
| Size: | Full-length, full-height card |
|---------------+--------------------------------------------|
| Hard drive | Up to seven Dual/Differential SCSI-2 or |
| supported: | Fast SCSI devices |
|---------------+--------------------------------------------|
| Floppy drives | None |
| supported: | |
+------------------------------------------------------------+
IMG IMG 1
+------------------------------------------------------------+

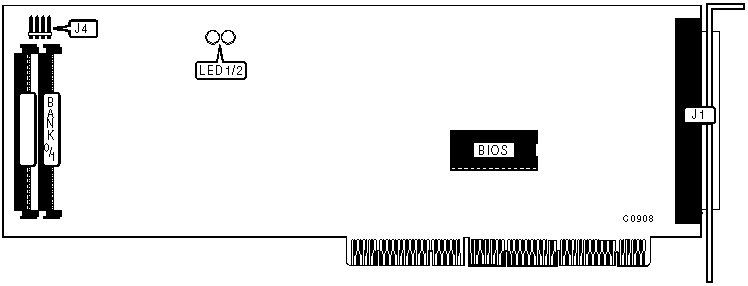

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location |
|-----------------------------------------------+------------|
| 100-pin SCSI bus 0 and 1 connector - external | J1 |
|-----------------------------------------------+------------|
| 4-pin connector - drive active LED | J4 |
|-----------------------------------------------+------------|
| Status LED | LED1/2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0/1 | Bank 0/1 |
|------------------+--------------------+--------------------|
| 2MB | (1) 256K x 36 | (1) 256K x 36 |
|------------------+--------------------+--------------------|
| 8MB | (1) 1M x 36 | (1) 1M x 36 |
+------------------------------------------------------------+
