       # LAVA COMPUTER MANUFACTURING, INC.

          VL-550

          Data Bus             32-bit VESA Local Bus
          Card Size            Three-quarter length, full-height card
          Hard Drives          Four EIDE (AT) drives
          supported
          Floppy drives        Two 360KB, 720KB, 1.2MB, or 1.44MB drives
          supported


   IMG IMG 1


          +------------------------------------------------------------+

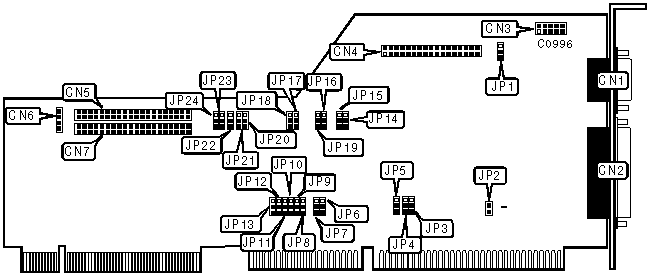

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |     Function      | Location |     Function     | Location |
          |-------------------+----------+------------------+----------|
          | 9-pin serial port |   CN1    | 40-pin primary   |   CN5    |
          | 1 - external      |          | EIDE(AT)         |          |
          |                   |          | connector        |          |
          |-------------------+----------+------------------+----------|
          | 25-pin parallel   |   CN2    | 4-pin connector  |   CN6    |
          | port - external   |          | - drive active   |          |
          |                   |          | LED              |          |
          |-------------------+----------+------------------+----------|
          | 25-pin serial     |   CN3    | 40-pin secondary |   CN7    |
          | port 2 - internal |          | EIDE(AT)         |          |
          |                   |          | connector        |          |
          |-------------------+----------+------------------+----------|
          | 34-pin cable      |   CN4    |                  |          |
          | connector -       |          |                  |          |
          | floppy drive      |          |                  |          |
          |------------------------------------------------------------|
          | Note: 25-pin serial port 2 connector is attached via       |
          | ribbon to 10-pin internal connector CN3.                   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 USER CONFIGURABLE SETTINGS                 |
          |------------------------------------------------------------|
          |               Function               | Label |  Position   |
          |--------------------------------------+-------+-------------|
          | Floppy drive interface enabled       |  JP1  | Pins 1 & 2  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | Floppy drive interface disabled      |  JP1  | Pins 2 & 3  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | IOCHRDY signal disabled              |  JP2  |    Open     |
          |--------------------------------------+-------+-------------|
          | IOCHRDY signal enabled               |  JP2  |   Closed    |
          |--------------------------------------+-------+-------------|
          | Parallel port IRQ5 select            |  JP5  | Pins 1 & 2  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | Parallel port IRQ7 select            |  JP5  | Pins 2 & 3  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | Serial port 2 COM2 (2F8h) select     | JP17  | Pins 2 & 3  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | Serial port 2 COM4 (2E8h) select     | JP17  | Pins 1 & 2  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | Serial port 1 COM1 (3F8h) select     | JP18  | Pins 2 & 3  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | Serial port 1 COM3 (3E8h) select     | JP18  | Pins 1 & 2  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | IDE(AT) secondary interface enabled  | JP22  | Pins 2 & 3  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | IDE(AT) secondary interface disabled | JP22  | Pins 1 & 2  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | VESA local bus speed 33 Mhz select   | JP23  | Pins 1 & 2  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | VESA local bus speed 50 Mhz select   | JP23  | Pins 2 & 3  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | IDE(AT) interface enabled            | JP24  | Pins 2 & 3  |
          |                                      |       |   closed    |
          |--------------------------------------+-------+-------------|
          | IDE(AT) interface disabled           | JP24  | Pins 1 & 2  |
          |                                      |       |   closed    |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                   DMA CHANNEL SELECTION                    |
          |------------------------------------------------------------|
          |     Channel      |        JP3         |        JP4         |
          |------------------+--------------------+--------------------|
          |        1         | Pins 1 & 2 closed  | Pins 1 & 2 closed  |
          |------------------+--------------------+--------------------|
          |        3         | Pins 2 & 3 closed  | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |              PARALLEL PORT ADDRESS SELECTION               |
          |------------------------------------------------------------|
          |     Setting      |        JP14        |        JP15        |
          |------------------+--------------------+--------------------|
          |   LPT1 (3BCh)    | Pins 1 & 2 closed  | Pins 1 & 2 closed  |
          |------------------+--------------------+--------------------|
          |   LPT2 (378h)    | Pins 2 & 3 closed  | Pins 1 & 2 closed  |
          |------------------+--------------------+--------------------|
          |   LPT3 (278h)    | Pins 1 & 2 closed  | Pins 2 & 3 closed  |
          |------------------+--------------------+--------------------|
          |     Disabled     | Pins 2 & 3 closed  | Pins 2 & 3 closed  |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |             SERIAL PORT 1 INTERRUPT SELECTION              |
          |------------------------------------------------------------|
          |  IRQ  | JP6  | JP7  | JP8  | JP9  | JP10 |JP11 |JP12 |JP13 |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ2  | Open | Open |2 & 3 | Open | Open |Open |Open |Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ3  |2 & 3 | Open | Open | Open | Open |Open |Open |Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ4  | Open |2 & 3 | Open | Open | Open |Open |Open |Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ5  | Open | Open | Open |2 & 3 | Open |Open |Open |Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ10 | Open | Open | Open | Open |2 & 3 |Open |Open |Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ11 | Open | Open | Open | Open | Open |2 & 3|Open |Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ12 | Open | Open | Open | Open | Open |Open |2 & 3|Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ15 | Open | Open | Open | Open | Open |Open |Open |2 & 3|
          |------------------------------------------------------------|
          |Note: Designated pins should be in the closed position.     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |             SERIAL PORT 2 INTERRUPT SELECTION              |
          |------------------------------------------------------------|
          |  IRQ  | JP6  | JP7  | JP8  | JP9  | JP10 |JP11 |JP12 |JP13 |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ2  | Open | Open |1 & 2 | Open | Open |Open |Open |Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ3  |1 & 2 | Open | Open | Open | Open |Open |Open |Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ4  | Open |1 & 2 | Open | Open | Open |Open |Open |Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ5  | Open | Open | Open |1 & 2 | Open |Open |Open |Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ10 | Open | Open | Open | Open |1 & 2 |Open |Open |Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ11 | Open | Open | Open | Open | Open |1 & 2|Open |Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ12 | Open | Open | Open | Open | Open |Open |1 & 2|Open |
          |-------+------+------+------+------+------+-----+-----+-----|
          | IRQ15 | Open | Open | Open | Open | Open |Open |Open |1 & 2|
          |------------------------------------------------------------|
          |Note: Designated pins should be in the closed position.     |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                PARALLEL PORT MODE SELECTION                |
          |------------------------------------------------------------|
          |      Setting       |       JP16        |       JP19        |
          |--------------------+-------------------+-------------------|
          |  Uni-directional   | Pins 1 & 2 closed | Pins 1 & 2 closed |
          |--------------------+-------------------+-------------------|
          |        EPP         | Pins 1 & 2 closed | Pins 2 & 3 closed |
          |--------------------+-------------------+-------------------|
          |      EPP/ECP       | Pins 2 & 3 closed | Pins 1 & 2 closed |
          |--------------------+-------------------+-------------------|
          |  External floppy   | Pins 2 & 3 closed | Pins 2 & 3 closed |
          |     disk mode      |                   |                   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |             VESA BUS I/O DELAY MODE SELECTION              |
          |------------------------------------------------------------|
          |      Setting       |       JP20        |       JP21        |
          |--------------------+-------------------+-------------------|
          |    PIO mode 0 -    | Pins 1 & 2 closed | Pins 1 & 2 closed |
          |      600nsec       |                   |                   |
          |--------------------+-------------------+-------------------|
          |    PIO mode 1 -    | Pins 2 & 3 closed | Pins 1 & 2 closed |
          |      500nsec       |                   |                   |
          |--------------------+-------------------+-------------------|
          |    PIO mode 2 -    | Pins 1 & 2 closed | Pins 2 & 3 closed |
          |      400nsec       |                   |                   |
          |--------------------+-------------------+-------------------|
          |    PIO mode 3 -    | Pins 2 & 3 closed | Pins 2 & 3 closed |
          |      240nsec       |                   |                   |
          +------------------------------------------------------------+
