# INITIO CORPORATION
INI-6102
Data Bus 16-bit ISA
Card Size Half-length, full-height card
Hard Drives supported Up to 7 SCSI devices
Floppy drives supported None
IMG IMG 1
+------------------------------------------------------------+

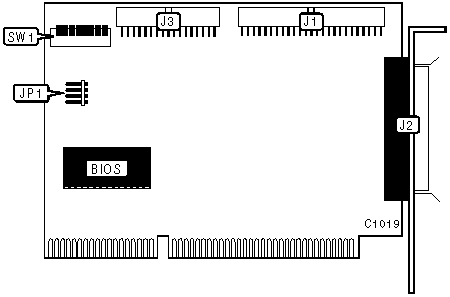

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location | Function | Location |
|-------------+----------+------------------------+----------|
| 50-pin SCSI | J1 | 34-pin cable connector | J3 |
| connector - | | - floppy drive | |
| internal | | | |
|-------------+----------+------------------------+----------|
| 50-pin SCSI | J2 | 4-pin connector - | JP1 |
| connector - | | drive active LED | |
| external | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------------+-------+----------|
| » | Floppy drive interface enabled | SW1/8 | On |
|---+-------------------------------------+-------+----------|
| | Floppy drive interface disabled | SW1/8 | Off |
|---+-------------------------------------+-------+----------|
| » | PnP configuration (Plug and Play) | SW1/7 | Off |
| | enabled | | |
|---+-------------------------------------+-------+----------|
| | PnP configuration disabled | SW1/7 | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS ADDRESS SELECTION (PNP DISABLED) |
|------------------------------------------------------------|
| Address | SW1/4 | SW1/5 | SW1/6 | SW1/7 |
|--------------------+---------+---------+---------+---------|
| » | C8000h | Off | Off | Off | Off |
|---+----------------+---------+---------+---------+---------|
| | CC000h | On | Off | Off | Off |
|---+----------------+---------+---------+---------+---------|
| | D0000h | Off | On | Off | Off |
|---+----------------+---------+---------+---------+---------|
| | D4000h | On | On | Off | Off |
|---+----------------+---------+---------+---------+---------|
| | D8000h | Off | Off | On | Off |
|---+----------------+---------+---------+---------+---------|
| | DC000h | On | Off | On | Off |
|---+----------------+---------+---------+---------+---------|
| | Non-bootable | Off | On | On | Off |
|---+----------------+---------+---------+---------+---------|
| | Test mode | On | On | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS ADDRESS SELECTION (PNP ENABLED) |
|------------------------------------------------------------|
| Address | SW1/4 | SW1/5 | SW1/6 | SW1/7 |
|--------------------+---------+---------+---------+---------|
| » | C8000h | Off | Off | Off | On |
|---+----------------+---------+---------+---------+---------|
| | CC000h | On | Off | Off | On |
|---+----------------+---------+---------+---------+---------|
| | D0000h | Off | On | Off | On |
|---+----------------+---------+---------+---------+---------|
| | D4000h | On | On | Off | On |
|---+----------------+---------+---------+---------+---------|
| | D8000h | Off | Off | On | On |
|---+----------------+---------+---------+---------+---------|
| | DC000h | On | Off | On | On |
|---+----------------+---------+---------+---------+---------|
| | BIOS disable | Off | On | On | On |
|---+----------------+---------+---------+---------+---------|
| | Test mode | On | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ISA I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/2 | SW1/3 |
|------------------------+-----------+-----------+-----------|
| | 130-13Fh | Off | On | Off |
|-------+----------------+-----------+-----------+-----------|
| | 140-14Fh | On | On | Off |
|-------+----------------+-----------+-----------+-----------|
| | 230-23Fh | Off | Off | On |
|-------+----------------+-----------+-----------+-----------|
| | 240-24Fh | On | Off | On |
|-------+----------------+-----------+-----------+-----------|
| » | 330-33Fh | Off | Off | Off |
|-------+----------------+-----------+-----------+-----------|
| | 340-34Fh | On | Off | Off |
|-------+----------------+-----------+-----------+-----------|
| | Test mode | On | On | On |
|------------------------------------------------------------|
| Note: Address 330-33Fh is the default when PNP is |
| disabled. |
+------------------------------------------------------------+
