# LONGSHINE MICROSYSTEM, INC.
LCS-6217 RLL
Data Bus 8-bit ISA
Card Size Half-length, full-height card
Hard Drives supported Two ST-506/412(RLL) drives
Floppy drives supported None

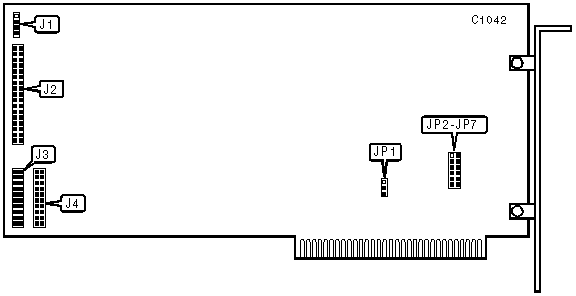

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location | Function | Location |
|--------------------+----------+-----------------+----------|
| 4-pin power | J1 | 20-pin data | J3 |
| connector | | cable connector | |
| | | - | |
| | | | |
| | | drive 1/2 | |
|--------------------+----------+-----------------+----------|
| 34-pin control | J2 | 20-pin data | J4 |
| cable connector - | | cable connector | |
| hard drive | | - | |
| | | | |
| | | drive 1/2 | |
|------------------------------------------------------------|
| Note: Primary and secondary drives are not identified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|--------------------------------+-------+-------------------|
| ยป | ROM BIOS address is C8000h | JP1 | Pins 1 & 2 closed |
|---+----------------------------+-------+-------------------|
| | ROM BIOS address is E8000h | JP1 | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| HARD DISK TYPE SELECTION FOR DRIVE 1 |
|------------------------------------------------------------|
| Capacity | Head | Cylinder | JP2 | JP3 | JP4 |
|----------+--------+----------+---------+---------+---------|
| 15MB | 2 | 612 | Open | Closed | Open |
|----------+--------+----------+---------+---------+---------|
| 30MB | 4 | 612 | Open | Open | Open |
|----------+--------+----------+---------+---------+---------|
| 30MB | 4 | 615 | Closed | Open | Open |
|----------+--------+----------+---------+---------+---------|
| 60MB | 5 | 981 | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| HARD DISK TYPE SELECTION FOR DRIVE 2 |
|------------------------------------------------------------|
| Capacity | Head | Cylinder | JP5 | JP6 | JP7 |
|----------+--------+----------+---------+---------+---------|
| 15MB | 2 | 612 | Open | Closed | Open |
|----------+--------+----------+---------+---------+---------|
| 30MB | 4 | 612 | Open | Open | Open |
|----------+--------+----------+---------+---------+---------|
| 30MB | 4 | 615 | Closed | Open | Open |
|----------+--------+----------+---------+---------+---------|
| 60MB | 5 | 981 | Open | Open | Closed |
+------------------------------------------------------------+
