# LONGSHINE MICROSYSTEM, INC.
LCS-6210C (REV.G)
Data Bus 8-bit ISA
Card Size Full-height, half-length card
Hard Drives supported Two ST-506/412(MFM) drives
Floppy drives supported None

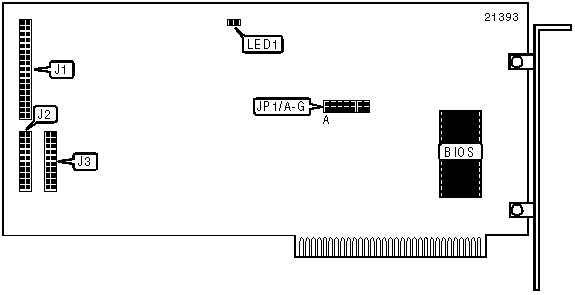

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location | Function | Location |
|--------------------+----------+-----------------+----------|
| 34-pin control | J1 | 20-pin data | J3 |
| cable connector - | | cable connector | |
| hard drive | | - drive 1 | |
|--------------------+----------+-----------------+----------|
| 20-pin data cable | J2 | 4-pin connector | LED1 |
| connector - drive | | - drive active | |
| 0 | | LED | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE 0 TYPE SELECTION |
|------------------------------------------------------------|
| Parameters | | | | | |
|---------------+--------+--------+--------+--------+--------|
| | Cylinders | Heads | JP1/A | JP1/B | JP1/C | JP1/D |
|---+-----------+--------+--------+--------+--------+--------|
| » | 306 | 4 | Open | Open | Open | Open |
|---+-----------+--------+--------+--------+--------+--------|
| | 306 | 4 | Closed | Open | Open | Open |
|---+-----------+--------+--------+--------+--------+--------|
| | 612 | 2 | Open | Closed | Open | Open |
|---+-----------+--------+--------+--------+--------+--------|
| | 612 | 2 | Closed | Closed | Open | Open |
|---+-----------+--------+--------+--------+--------+--------|
| | 612 | 4 | Open | Open | Closed | Open |
|---+-----------+--------+--------+--------+--------+--------|
| | 612 | 4 | Closed | Open | Closed | Open |
|---+-----------+--------+--------+--------+--------+--------|
| | 306 | 8 | Open | Closed | Closed | Open |
|---+-----------+--------+--------+--------+--------+--------|
| | 640 | 4 | Closed | Closed | Closed | Open |
|---+-----------+--------+--------+--------+--------+--------|
| | 440 | 6 | Open | Open | Open | Closed |
|---+-----------+--------+--------+--------+--------+--------|
| | 695 | 5 | Closed | Open | Open | Closed |
|---+-----------+--------+--------+--------+--------+--------|
| | 640 | 6 | Open | Closed | Open | Closed |
|---+-----------+--------+--------+--------+--------+--------|
| | 733 | 5 | Closed | Closed | Open | Closed |
|---+-----------+--------+--------+--------+--------+--------|
| | 612 | 8 | Open | Open | Closed | Closed |
|---+-----------+--------+--------+--------+--------+--------|
| | 977 | 5 | Closed | Open | Closed | Closed |
|---+-----------+--------+--------+--------+--------+--------|
| | 306 | 2 | Open | Closed | Closed | Closed |
|---+-----------+--------+--------+--------+--------+--------|
| | Reserved | - | Closed | Closed | Closed | Closed |
|------------------------------------------------------------|
| Note: Capacity and step rates for the above drives are |
| unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE 1 TYPE AND MODE SELECTION |
|------------------------------------------------------------|
| Parameters | | | | |
|------------------------+--------+--------+--------+--------|
| | Cylinders | Heads | JP5 | JP6 | JP7 |
|---+--------------------+--------+--------+--------+--------|
| » | Drive disabled | Open | Open | Open | |
|---+--------------------+--------+--------+--------| |
| | Cyls. & heads same | Closed | Open | Open | |
| | as drive 0 | | | | |
|---+--------------------+--------+--------+--------+--------|
| | 306 | 4 | Open | Closed | Open |
|---+--------------------+--------+--------+--------+--------|
| | 612 | 2 | Closed | Closed | Open |
|---+--------------------+--------+--------+--------+--------|
| | 612 | 4 | Open | Open | Closed |
|---+--------------------+--------+--------+--------+--------|
| | 612 | 4 | Closed | Open | Closed |
|---+--------------------+--------+--------+--------+--------|
| | Reserved | Open | Closed | Closed | |
|---+--------------------+--------+--------+--------| |
| | Split mode | Closed | Closed | Closed | |
| | | | | | |
| | (Drive 0 split | | | | |
| | into 2 logical | | | | |
| | drives) | | | | |
|------------------------------------------------------------|
| Note: Capacity and step rates for the above drives are |
| unidentified. |
+------------------------------------------------------------+
