# INITIO CORPORATION
INI-9400U (VER. 2)
Card Type Hard drive controller card
Hard Drives supported Up to 7 SCSI devices
Floppy drives supported None
Data Bus 32-bit PCI
Card Size Full length, full-height card

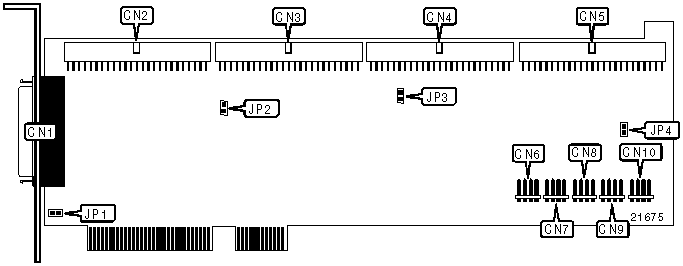

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location | Function | Location |
|----------------------+----------+---------------+----------|
| 50-pin UltraSCSI | CN1 | Channel A LED | CN6 |
| connector - external | | connector | |
|----------------------+----------+---------------+----------|
| 50-pin UltraSCSI | CN2 | Channel B LED | CN7 |
| connector - internal | | connector | |
|----------------------+----------+---------------+----------|
| 50-pin UltraSCSI | CN3 | Channel C LED | CN8 |
| connector - internal | | connector | |
|----------------------+----------+---------------+----------|
| 50-pin UltraSCSI | CN4 | Channel D LED | CN9 |
| connector - internal | | connector | |
|----------------------+----------+---------------+----------|
| 50-pin UltraSCSI | CN5 | Global LED | CN10 |
| connector - internal | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------------+-------+----------|
| » | Auto termination for multiple | JP1 | Closed |
| | initiators enabled | | |
|---+-------------------------------------+-------+----------|
| | Auto termination for multiple | JP1 | Open |
| | initiators disabled | | |
|---+-------------------------------------+-------+----------|
| » | Auto termination for multiple | JP2 | Closed |
| | initiators enabled | | |
|---+-------------------------------------+-------+----------|
| | Auto termination for multiple | JP2 | Open |
| | initiators disabled | | |
|---+-------------------------------------+-------+----------|
| » | Auto termination for multiple | JP3 | Closed |
| | initiators enabled | | |
|---+-------------------------------------+-------+----------|
| | Auto termination for multiple | JP3 | Open |
| | initiators disabled | | |
|---+-------------------------------------+-------+----------|
| » | Auto termination for multiple | JP4 | Closed |
| | initiators enabled | | |
|---+-------------------------------------+-------+----------|
| | Auto termination for multiple | JP4 | Open |
| | initiators disabled | | |
+------------------------------------------------------------+
