# NEC TECHNOLOGIES, INC.
T-160 (CD-AT160)
Card Type Hard drive controller
Hard Drives supported Up to 7 SCSI devices
Floppy drives supported None
Data Bus 16-bit ISA
Card Size Half-length, full-height

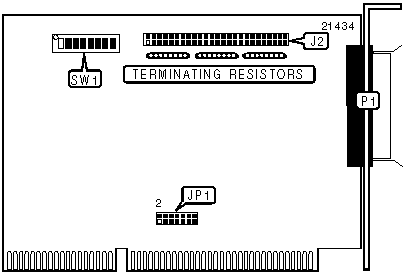

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------------+-------+-------------+-------|
| 50-pin SCSI connector - | J2 | 25-pin SCSI | P1 |
| internal | | connector - | |
| | | external | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | SW1/7 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | SW1/8 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW1/4 | SW1/5 | SW1/6 |
|-------------------+-------------+-------------+------------|
| | C8000h | Off | Off | On |
|---+---------------+-------------+-------------+------------|
| | CA000h | Off | On | Off |
|---+---------------+-------------+-------------+------------|
| | CE000h | Off | On | On |
|---+---------------+-------------+-------------+------------|
| | D0000h | On | Off | Off |
|---+---------------+-------------+-------------+------------|
| | D4000h | On | Off | On |
|---+---------------+-------------+-------------+------------|
| | D8000h | On | On | Off |
|---+---------------+-------------+-------------+------------|
| | DC000h | On | On | On |
|---+---------------+-------------+-------------+------------|
| » | Disabled | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/2 | SW1/3 |
|-----------------+--------------+-------------+-------------|
| | 230h | On | On | On |
|---+-------------+--------------+-------------+-------------|
| | 240h | On | On | Off |
|---+-------------+--------------+-------------+-------------|
| | 250h | On | Off | On |
|---+-------------+--------------+-------------+-------------|
| | 260h | On | Off | Off |
|---+-------------+--------------+-------------+-------------|
| | 330h | Off | On | On |
|---+-------------+--------------+-------------+-------------|
| | 340h | Off | On | Off |
|---+-------------+--------------+-------------+-------------|
| | 350h | Off | Off | On |
|---+-------------+--------------+-------------+-------------|
| » | 360h | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
|Setting | JP1/ | JP1/ | JP1/ | JP1/ | JP1/ | JP1/ | JP1/ |
| | | | | | | | |
| | pins | pins | pins | pins | pins | pins | pins |
| | | | | | | | |
| | 1 & 2 |3 & 4 |5 & 6 |7 & 8 |9 & 10|11 & 12|13 & 14|
|--------+-------+------+------+------+------+-------+-------|
| IRQ3 |Closed | Open | Open | Open | Open | Open | Open |
|--------+-------+------+------+------+------+-------+-------|
| IRQ5 | Open |Closed| Open | Open | Open | Open | Open |
|--------+-------+------+------+------+------+-------+-------|
| IRQ7 | Open | Open |Closed| Open | Open | Open | Open |
|--------+-------+------+------+------+------+-------+-------|
| IRQ10 | Open | Open | Open |Closed| Open | Open | Open |
|--------+-------+------+------+------+------+-------+-------|
| IRQ12 | Open | Open | Open | Open |Closed| Open | Open |
|--------+-------+------+------+------+------+-------+-------|
| IRQ14 | Open | Open | Open | Open | Open |Closed | Open |
|--------+-------+------+------+------+------+-------+-------|
| IRQ15 | Open | Open | Open | Open | Open | Open |Closed |
|--------+-------+------+------+------+------+-------+-------|
|Disabled| Open | Open | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
