# MYLEX CORPORATION
DAC960SU, DAC 960SUI
Card Type Hard drive controller card
Maximum Onboard Memory Unidentified
Hard Drives supported Up to 15 SCSI devices
Floppy drives supported None
IMG IMG 1
IMG IMG 2
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location | Function | Location |
|-------------------+----------+------------------+----------|
| Unidentified | CN1 | AEMI (Array | J5 |
| connector | | Enclosure | |
| | | Management | |
| | | Interface) port | |
|-------------------+----------+------------------+----------|
| Unidentified | CN2 | FAST/WIDE | J8 |
| connector | | Ultra-SCSI | |
| | | connector drive | |
| | | channel 0 | |
|-------------------+----------+------------------+----------|
| Unidentified | CN3 | FAST/WIDE | J9 |
| connector | | Ultra-SCSI | |
| | | connector drive | |
| | | channel 1 | |
|-------------------+----------+------------------+----------|
| Edge connector | CN4 | Power connector | J10 |
| (connects to P1) | | | |
|-------------------+----------+------------------+----------|
| Fault indication, | J1 | FAST/WIDE SCSI | J11 |
| drive channel 0 | | connector host | |
| | | channel 0 | |
|-------------------+----------+------------------+----------|
| Fault indication, | J2 | Power connector | J12 |
| drive channel 1 | | | |
|-------------------+----------+------------------+----------|
| Serial port | J3 | Edge connector | P1 |
| | | (connects to | |
| | | CN4) | |
|-------------------+----------+------------------+----------|
| Reserved (do not | J4 | | |
| use) | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+--------+----------|
| » | Factory configured - do not alter | JP6/E | Open |
|---+------------------------------------+--------+----------|
| » | Serial port protocol SLP1 | JP6/F | Open |
|---+------------------------------------+--------+----------|
| | Serial port protocol VT100 | JP6/F | Closed |
|---+------------------------------------+--------+----------|
| » | Factory configured - do not alter | JP6/G | Closed |
|---+------------------------------------+--------+----------|
| » | Factory configured - do not alter | JP6/H | Closed |
|---+------------------------------------+--------+----------|
| » | Termination disk channel 0 enabled | JP13/A | Closed |
|---+------------------------------------+--------+----------|
| | Termination disk channel 0 | JP13/A | Open |
| | disabled | | |
|---+------------------------------------+--------+----------|
| » | Termination disk channel 1 enabled | JP13/B | Closed |
|---+------------------------------------+--------+----------|
| | Termination disk channel 1 | JP13/B | Open |
| | disabled | | |
|---+------------------------------------+--------+----------|
| » | Termination host channel 0 enabled | JP13/C | Closed |
|---+------------------------------------+--------+----------|
| | Termination host channel 0 | JP13/C | Open |
| | disabled | | |
|---+------------------------------------+--------+----------|
| » | Factory configured - do not alter | JP13/D | Open |
|---+------------------------------------+--------+----------|
| » | Factory configured - do not alter | JP13/E | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SCSI ID SELECTION |
|------------------------------------------------------------|
| SCSI ID | JP6/A | JP6/B | JP6/C | JP6/D |
|---------+------------+------------+------------+-----------|
| 0 | Open | Open | Open | Open |
|---------+------------+------------+------------+-----------|
| 1 | Closed | Open | Open | Open |
|---------+------------+------------+------------+-----------|
| 2 | Open | Closed | Open | Open |
|---------+------------+------------+------------+-----------|
| 3 | Closed | Closed | Open | Open |
|---------+------------+------------+------------+-----------|
| 4 | Open | Open | Closed | Open |
|---------+------------+------------+------------+-----------|
| 5 | Closed | Open | Closed | Open |
|---------+------------+------------+------------+-----------|
| 6 | Open | Closed | Closed | Open |
|---------+------------+------------+------------+-----------|
| 7 | Closed | Closed | Closed | Open |
|---------+------------+------------+------------+-----------|
| 8 | Open | Open | Open | Closed |
|---------+------------+------------+------------+-----------|
| 9 | Closed | Open | Open | Closed |
|---------+------------+------------+------------+-----------|
| 10 | Open | Closed | Open | Closed |
|---------+------------+------------+------------+-----------|
| 11 | Closed | Closed | Open | Closed |
|---------+------------+------------+------------+-----------|
| 12 | Open | Open | Closed | Closed |
|---------+------------+------------+------------+-----------|
| 13 | Closed | Open | Closed | Closed |
|---------+------------+------------+------------+-----------|
| 14 | Open | Closed | Closed | Closed |
|---------+------------+------------+------------+-----------|
| 15 | Closed | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Note: The DRAM configuration is unidentified. |
+------------------------------------------------------------+
IMG IMG 3
+------------------------------------------------------------+
| MISCELLANEOUS TECHNICAL NOTES |
|------------------------------------------------------------|

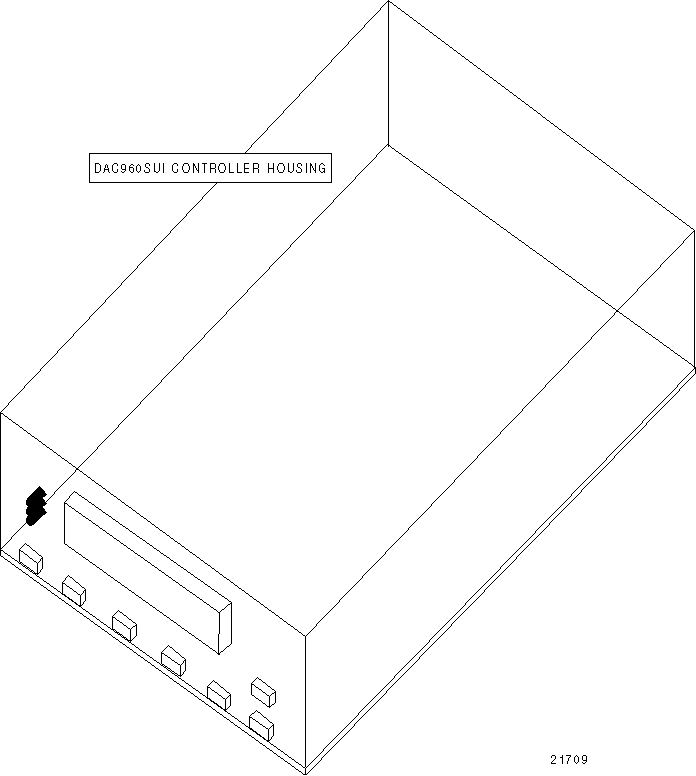

| The functions of front control panel switches of this |
| housing are unidentified. |
| |
| Card configuration for the DAC9600SU and DAC9600SUI is |
| identical except for the DAC9600SUI comes with the cards |
| contained in a 5.25 inch full height drive housing. |
+------------------------------------------------------------+
