# PINE TECHNOLOGY
AI-1078E
Card Type Controller card
Hard Drives Two IDE (AT) drives
supported
Floppy drives Two 360KB, 720KB, 1.2MB, or 1.44MB drives
supported
I/O Options Floppy drive interface, game port, IDE
interface, parallel port, serial ports (2)
Data Bus 16-bit ISA
Card Size Half-length, half-height card

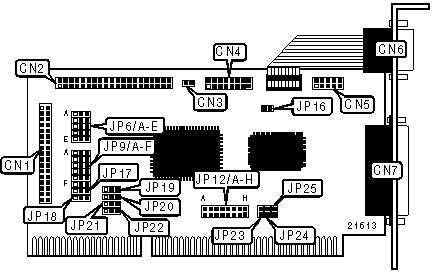

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| 34-pin cable | CN1 | 10-pin serial port | CN5 |
| connector - floppy | | 2 - internal | |
| drive | | | |
|----------------------+-------+---------------------+-------|
| 40-pin IDE(AT) | CN2 | 9-pin serial port 1 | CN6 |
| connector | | - external | |
|----------------------+-------+---------------------+-------|
| 2-pin connector - | CN3 | 25-pin parallel | CN7 |
| IDE drive active LED | | port - external | |
|----------------------+-------+---------------------+-------|
| 16-pin game port - | CN4 | | |
| internal | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Floppy drive order is normal | JP6/A | Pins 1 & 2 |
| | (A:, B:) | | closed |
|---+---------------------------------+-------+--------------|
| | Floppy drive order is reversed | JP6/A | Pins 2 & 3 |
| | (B:, A:) | | closed |
|---+---------------------------------+-------+--------------|
| » | Floppy drive address is 3F0h | JP6/B | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Floppy drive address is 370h | JP6/B | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | IDE(AT) interface enabled | JP6/C | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | IDE(AT) interface disabled | JP6/C | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | IDE(AT) address is 3F0h, 1F0h | JP6/D | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | IDE(AT) address is 370h, 170h | JP6/D | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Floppy drive interface enabled | JP6/E | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Floppy drive interface disabled | JP6/E | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Game port enabled | JP16 | Closed |
|---+---------------------------------+-------+--------------|
| | Game port disabled | JP16 | Open |
|---+---------------------------------+-------+--------------|
| » | IDE interface interrupt set to | JP19 | Pins 1 & 2 |
| | IRQ14 | | closed |
|---+---------------------------------+-------+--------------|
| | IDE interface interrupt set to | JP19 | Pins 2 & 3 |
| | IRQ15 | | closed |
|---+---------------------------------+-------+--------------|
| » | DRQ1 enabled | JP20 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | DRQ3 enabled | JP20 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP21 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP22 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | JP9/A | JP9/B |
|------------------+--------------------+--------------------|
| » | COM1 (3F8h) | Pins 1 & 2 closed | Pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | COM3 (3E8h) | Pins 2 & 3 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | Disabled | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | JP9/C | JP9/D |
|------------------+--------------------+--------------------|
| » | COM2 (2F8h) | Pins 1 & 2 closed | Pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | COM4 (2E8h) | Pins 2 & 3 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | Disabled | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP12/A | JP12/B | JP12/C |
|------------------+-------------+-------------+-------------|
| | 3 | Closed | Open | Open |
|----+-------------+-------------+-------------+-------------|
| » | 4 | Open | Closed | Open |
|----+-------------+-------------+-------------+-------------|
| | 5 | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP12/D | JP12/E | JP12/F |
|------------------+-------------+-------------+-------------|
| » | 3 | Closed | Open | Open |
|----+-------------+-------------+-------------+-------------|
| | 4 | Open | Closed | Open |
|----+-------------+-------------+-------------+-------------|
| | 5 | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | JP9/E | JP9/F |
|------------------+--------------------+--------------------|
| » | LPT1 (378h) | Pins 2 & 3 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | LPT2 (278h) | Pins 1 & 2 closed | Pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | LPT3 (3BCh) | Pins 1 & 2 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | Disabled | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP12/G | JP12/H |
|----------------------+------------------+------------------|
| | 5 | Closed | Open |
|------+---------------+------------------+------------------|
| » | 7 | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT MODE SELECTION |
|------------------------------------------------------------|
| Setting | JP17 | JP18 |
|------------------+--------------------+--------------------|
| » | Printer | Pins 2 & 3 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | EPP/ECP | Pins 1 & 2 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | EPP/SPP | Pins 1 & 2 closed | Pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | EXT2FDD | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PRINTER OUTPUT & DACK SELECTION |
|------------------------------------------------------------|
| Setting | JP23 | JP24 | JP25 |
|------------------------------+---------+---------+---------|
| » | Uni-directional | Closed | Open | Open |
|---+--------------------------+---------+---------+---------|
| | Bi-Directional (EPP/ECP) | Open | Open | Open |
|---+--------------------------+---------+---------+---------|
| | DACK1 | Open | Closed | Open |
|---+--------------------------+---------+---------+---------|
| | DACK3 | Open | Open | Closed |
+------------------------------------------------------------+
