# SIIG, INC.
IDE PROFESSIONAL VL
+------------------------------------------------------------+
|------------------------------------------------------------|
| Data bus: | 32-bit VL-Bus |
|---------------+--------------------------------------------|
| Size: | Three/quarter-length, half-height card |
|---------------+--------------------------------------------|
| Hard drive | Four IDE (AT) interface drives |
| supported: | |
|---------------+--------------------------------------------|
| Floppy drives | Two 360KB, 720KB, 1.2MB, 1.44MB, or 2.88MB |
| supported: | drives |
+------------------------------------------------------------+
IMG IMG 1
+------------------------------------------------------------+

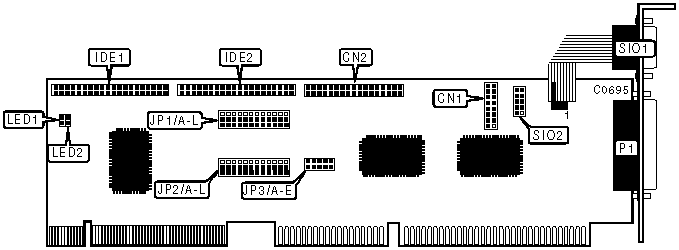

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location |
|-----------------------------------------------+------------|
| 16-pin game port - internal | CN1 |
|-----------------------------------------------+------------|
| 34-pin control cable connector - floppy drive | CN2 |
|-----------------------------------------------+------------|
| 40-pin IDE (AT) interface connector | IDE1 |
|-----------------------------------------------+------------|
| 40-pin IDE (AT) interface connector | IDE2 |
|-----------------------------------------------+------------|
| 2-pin connector - drive active LED | LED1 |
|-----------------------------------------------+------------|
| 2-pin connector - drive active LED | LED2 |
|-----------------------------------------------+------------|
| 25-pin parallel port - external | P1 |
|-----------------------------------------------+------------|
| 9-pin serial port - external | SIO1 |
|-----------------------------------------------+------------|
| 10-pin serial port connector - internal | SIO2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| » Function | Location | Setting |
|-----------------------------------+--------------+---------|
| » | Game port enabled | JP1/A pins 2 | closed |
| | | & 3 | |
|---+-------------------------------+--------------+---------|
| » | Game port disabled | JP1/A pins 1 | closed |
| | | & 2 | |
|---+-------------------------------+--------------+---------|
| » | VL-Bus IDE (AT) interface | JP1/B pins 2 | closed |
| | enabled | & 3 | |
|---+-------------------------------+--------------+---------|
| » | VL-Bus IDE (AT) interface | JP1/B pins 1 | closed |
| | disabled | & 2 | |
|---+-------------------------------+--------------+---------|
| » | ISA-Bus IDE (AT) interface | JP1/C pins 2 | closed |
| | enabled | & 3 | |
|---+-------------------------------+--------------+---------|
| » | ISA-Bus IDE (AT) interface | JP1/C pins 1 | closed |
| | disabled | & 2 | |
|---+-------------------------------+--------------+---------|
| » | Floppy controller enabled | JP1/D pins 2 | closed |
| | | & 3 | |
|---+-------------------------------+--------------+---------|
| » | Floppy controller disabled | JP1/D pins 1 | closed |
| | | & 2 | |
|---+-------------------------------+--------------+---------|
| » | Parallel port IRQ7 select | JP2/E pins 2 | closed |
| | | & 3 | |
|---+-------------------------------+--------------+---------|
| » | Parallel port IRQ5 select | JP2/E pins 1 | closed |
| | | & 2 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IDE CONFIGURATION |
|------------------------------------------------------------|
| » Primary | JP2/A | JP2/B | JP2/C | JP2/D |
| Adapter | | | | |
|----------------+----------+----------+----------+----------|
| » | VL-Bus IDE | pins 1 & | pins 1 & | pins 1 & | pins 1 & |
| | | 2 | 2 | 2 | 2 |
|---+------------+----------+----------+----------+----------|
| » | ISA IDE | pins 2 & | pins 2 & | pins 2 & | pins 2 & |
| | | 3 | 3 | 3 | 3 |
|------------------------------------------------------------|
| Note: These settings do not apply to any IDE adapters |
| that are already present in the system, but reflect the |
| secondary settings on the IDE Professional VL. |
| |
| Pins designated are in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 CONFIGURATION |
|------------------------------------------------------------|
| » COM | JP1/E | JP1/F |
|------------------+--------------------+--------------------|
| » | COM1 (3F8h) | pins 2 & 3 closed | pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| » | COM2 (2F8h) | pins 2 & 3 closed | pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| » | COM3 (3E8h) | pins 1 & 2 closed | pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| » | Disabled | pins 1 & 2 closed | pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 INTERRUPT SELECTION |
|------------------------------------------------------------|
| » IRQ | JP2/F | JP2/G |JP2/H |JP2/I |JP2/J |JP2/K |JP2/L |
|---------+-------+-------+------+------+------+------+------|
|» | 4 | open | 1 & 2 | open | open | open | open | open |
|--+------+-------+-------+------+------+------+------+------|
|» | 2/9 | open | open | open |1 & 2 | open | open | open |
|--+------+-------+-------+------+------+------+------+------|
|» | 3 | 1 & 2 | open | open | open | open | open | open |
|--+------+-------+-------+------+------+------+------+------|
|» | 5 | open | open |1 & 2 | open | open | open | open |
|--+------+-------+-------+------+------+------+------+------|
|» | 10 | open | open | open | open |1 & 2 | open | open |
|--+------+-------+-------+------+------+------+------+------|
|» | 11 | open | open | open | open | open |1 & 2 | open |
|--+------+-------+-------+------+------+------+------+------|
|» | 12 | open | open | open | open | open | open |1 & 2 |
|------------------------------------------------------------|
|Note: Pins designated are in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 CONFIGURATION |
|------------------------------------------------------------|
| » COM | JP1/G | JP1/H |
|------------------+--------------------+--------------------|
| » | COM2 (2F8h) | pins 2 & 3 closed | pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| » | COM1 (3F8h) | pins 2 & 3 closed | pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| » | COM4 (2E8h) | pins 1 & 2 closed | pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| » | Disabled | pins 1 & 2 closed | pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 INTERRUPT SELECTION |
|------------------------------------------------------------|
| » IRQ | JP2/F | JP2/G |JP2/H |JP2/I |JP2/J |JP2/K |JP2/L |
|---------+-------+-------+------+------+------+------+------|
|» | 3 | 2 & 3 | open | open | open | open | open | open |
|--+------+-------+-------+------+------+------+------+------|
|» | 2/9 | open | open | open |2 & 3 | open | open | open |
|--+------+-------+-------+------+------+------+------+------|
|» | 4 | open | 2 & 3 | open | open | open | open | open |
|--+------+-------+-------+------+------+------+------+------|
|» | 5 | open | open |2 & 3 | open | open | open | open |
|--+------+-------+-------+------+------+------+------+------|
|» | 10 | open | open | open | open |2 & 3 | open | open |
|--+------+-------+-------+------+------+------+------+------|
|» | 11 | open | open | open | open | open |2 & 3 | open |
|--+------+-------+-------+------+------+------+------+------|
|» | 12 | open | open | open | open | open | open |2 & 3 |
|------------------------------------------------------------|
|Note: Pins designated are in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT CONFIGURATION |
|------------------------------------------------------------|
| » LPT | JP1/I | JP1/J |
|------------------+--------------------+--------------------|
| » | LPT1 (378h) | pins 2 & 3 closed | pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| » | LPT2 (278h) | pins 2 & 3 closed | pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| » | LPT3 (3BCh) | pins 1 & 2 closed | pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| » | Disabled | pins 1 & 2 closed | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT MODE SELECTION |
|------------------------------------------------------------|
| » Mode | JP1/K | JP1/L |
|------------------------+-----------------+-----------------|
| » | EPP/Bi-directional | pins 2 & 3 | pins 2 & 3 |
| | | closed | closed |
|---+--------------------+-----------------+-----------------|
| » | ECP | pins 1 & 2 | pins 1 & 2 |
| | | closed | closed |
|---+--------------------+-----------------+-----------------|
| » | ECP & EPP | pins 1 & 2 | pins 2 & 3 |
| | | closed | closed |
|---+--------------------+-----------------+-----------------|
| » | SPP | pins 2 & 3 | pins 1 & 2 |
| | | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| » Channel | JP3/A | JP3/B | JP3/C | JP3/D | JP3/E |
|------------+---------+---------+---------+--------+--------|
| » | 3 | closed | closed | closed | open | open |
|-----+------+---------+---------+---------+--------+--------|
| » | 1 | closed | open | open | closed | closed |
|------------------------------------------------------------|
| Note: DMA channel selection is only in ECP mode. |
+------------------------------------------------------------+
