# SYMBIOS LOGIC
SYM22802
Card Type Hard drive controller card
Hard Drives supported Up to 30 SCSI devices
Floppy drives supported None
Data Bus 32-bit PCI
Card Size Three-quarter length, full-height card
IMG IMG 1
+------------------------------------------------------------+

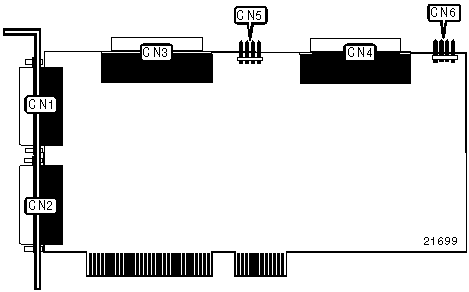

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location | Function | Location |
|------------------------+----------+-------------+----------|
| 68-pin SCSI connector | CN1 | 68-pin SCSI | CN4 |
| - external | | connector - | |
| | | internal | |
|------------------------+----------+-------------+----------|
| 68-pin SCSI connector | CN2 | 4-pin LED | CN5 |
| - external | | connector | |
|------------------------+----------+-------------+----------|
| 68-pin SCSI connector | CN3 | 4-pin LED | CN6 |
| - internal | | connector | |
+------------------------------------------------------------+
