# SYMBIOS LOGIC
SYM8750SP
Card Type Hard drive controller card
Hard Drives supported Up to 7 SCSI devices
Floppy drives supported None
Data Bus 32-bit PCI
Card Size Half-length, half-height card

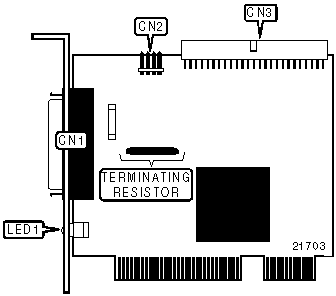

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location | Function | Location |
|------------------------+----------+-------------+----------|
| 68-pin SCSI connector | CN1 | 50-pin SCSI | CN3 |
| - external | | connector - | |
| | | internal | |
|------------------------+----------+-------------+----------|
| 4-pin connector - | CN2 | | |
| drive active LED | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|---------+--------------+----------+------------------------|
| LED1 | Unidentified | Blinking | SCSI channel active |
|---------+--------------+----------+------------------------|
| LED1 | Unidentified | Off | SCSI channel idle |
+------------------------------------------------------------+
