# ULTRASTOR CORPORATION
ULTRA 14FB
+------------------------------------------------------------+
+------------------------------------------------------------+
Data bus: 16-bit, ISA
Size: Three/quarter-length, full-height card
Hard drive Up to seven SCSI drives
supported:
Floppy drives Two 360KB, 720KB, 1.2MB, or 1.44MB drives
supported:
IMG IMG 1
+------------------------------------------------------------+

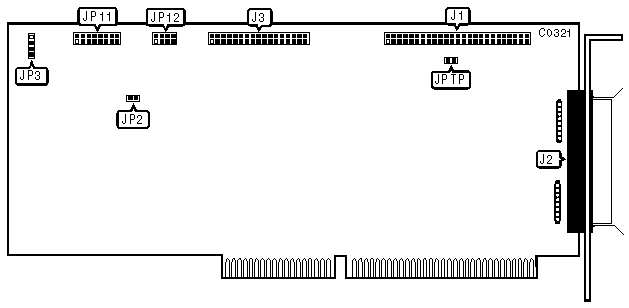

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location |
|-----------------------------------------------+------------|
| 50-pin SCSI connector - internal | J1 |
|-----------------------------------------------+------------|
| 50-pin SCSI connector - external | J2 |
|-----------------------------------------------+------------|
| 34-pin control cable connector - floppy drive | J3 |
|-----------------------------------------------+------------|
| 4-pin connector - Drive active LED | JP3 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS ADDRESS* |
|------------------------------------------------------------|
| Address | JP11/jumper 1 | JP11/jumper | JP11/jumper |
| | | 2 | 3 |
|--------------+---------------+--------------+--------------|
| » | Disabled | open | open | open |
|---+----------+---------------+--------------+--------------|
| | C400h | open | open | closed |
|---+----------+---------------+--------------+--------------|
| | C800h | open | closed | open |
|---+----------+---------------+--------------+--------------|
| | CC00h | open | closed | closed |
|---+----------+---------------+--------------+--------------|
| | D000h | closed | open | open |
|---+----------+---------------+--------------+--------------|
| | D400h | closed | open | closed |
|---+----------+---------------+--------------+--------------|
| | D800h | closed | closed | open |
|---+----------+---------------+--------------+--------------|
| | DC00h | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O PORT ADDRESS* |
|------------------------------------------------------------|
| Address | JP12/jumper 1 | JP12/jumper 2 | JP12/jumper 3 |
|------------+---------------+---------------+---------------|
| 330h | open | open | open |
|------------+---------------+---------------+---------------|
| 340h | open | open | closed |
|------------+---------------+---------------+---------------|
| 310h | open | closed | open |
|------------+---------------+---------------+---------------|
| 230h | open | closed | closed |
|------------+---------------+---------------+---------------|
| 240h | closed | open | open |
|------------+---------------+---------------+---------------|
| 210h | closed | open | closed |
|------------+---------------+---------------+---------------|
| 130h | closed | closed | open |
|------------+---------------+---------------+---------------|
| 140h | closed | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Location | Setting |
|------------------------------------+-------------+---------|
| » | Floppy drive enabled | JP2 | closed |
|---+--------------------------------+-------------+---------|
| | Floppy drive disabled | JP2 | open |
|---+--------------------------------+-------------+---------|
| » | SCSI Termination enabled | JPTP | closed |
|---+--------------------------------+-------------+---------|
| | SCSI Termination disabled | JPTP | open |
|---+--------------------------------+-------------+---------|
| » | I/O and BIOS Address is | JP12/jumper | open |
| | software configured | 4 | |
|---+--------------------------------+-------------+---------|
| | I/O and BIOS Address is jumper | JP12/jumper | closed |
| | configured | 4 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS TECHNICAL NOTES |
|------------------------------------------------------------|
| * When JP12/jumper 4 is open (factory default), I/O and |
| BIOS address is software configured. |
| |
| All other jumpers are factory configured - do not alter |
+------------------------------------------------------------+
