BFIG-100W
+------------------------------------------------------------+
+------------------------------------------------------------+
Data bus: 16-bit, ISA
Size: Half-length, full-height card
Hard drives supported: Two IDE(AT) Interface drives
Floppy drives supported: Two 360KB, 720KB, 1.2MB, or 1.44MB
drives

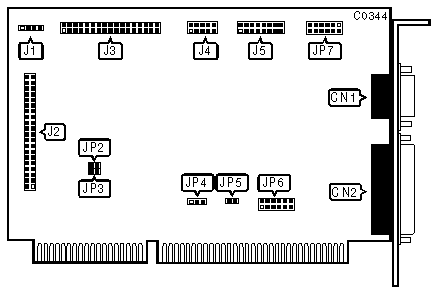

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location |
|-----------------------------------------------+------------|
| 4-pin connector - Drive active LED | J1 |
|-----------------------------------------------+------------|
| 40-pin IDE(AT) Interface connector | J2 |
|-----------------------------------------------+------------|
| 34-pin control cable connector - floppy drive | J3 |
|-----------------------------------------------+------------|
| 9-pin serial port 2 (COM2) - internal | J4 |
|-----------------------------------------------+------------|
| 15-pin game port - external | J5 |
|-----------------------------------------------+------------|
| 9-pin serial port 1 (COM1) - external | CN1 |
|-----------------------------------------------+------------|
| 25-pin parallel port - external | CN2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 CONFIGURATION |
|------------------------------------------------------------|
| Select | JP6/jumper 1 | JP6/jumper 3 |
|------------------------+-----------------+-----------------|
| | Disabled | open | open |
|---+--------------------+-----------------+-----------------|
| » | COM1 (3F8-3FFh) | closed | open |
|---+--------------------+-----------------+-----------------|
| | COM3 (3E8-3EFh) | open | closed |
|---+--------------------+-----------------+-----------------|
| | COM4 (2E8-2EFh) | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Location | Setting |
|------------------------------------+----------+------------|
| » | Floppy drive enabled | JP2 | open |
|---+--------------------------------+----------+------------|
| | Floppy drive disabled | JP2 | closed |
|---+--------------------------------+----------+------------|
| » | Hard drive enabled | JP3 | open |
|---+--------------------------------+----------+------------|
| | Hard drive disabled | JP3 | closed |
|---+--------------------------------+----------+------------|
| » | Parallel port interrupt is | JP4 | pins 2 & 3 |
| | IRQ7 | | closed |
|---+--------------------------------+----------+------------|
| | Parallel port interrupt is | JP4 | pins 1 & 2 |
| | IRQ5 | | closed |
|---+--------------------------------+----------+------------|
| » | Game port enabled | JP5 | closed |
|---+--------------------------------+----------+------------|
| | Game port disabled | JP5 | open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 CONFIGURATION |
|------------------------------------------------------------|
| Select | JP6/jumper 2 | JP6/jumper 4 |
|------------------------+-----------------+-----------------|
| | Disabled | open | open |
|---+--------------------+-----------------+-----------------|
| » | COM2 (2F8-2FFh) | closed | open |
|---+--------------------+-----------------+-----------------|
| | COM4 (2E8-2EFh) | open | closed |
|---+--------------------+-----------------+-----------------|
| | COM3 (3E8-3EFh) | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORTCONFIGURATION |
|------------------------------------------------------------|
| Select | JP6/jumper 5 | JP6/jumper 6 |
|------------------------+-----------------+-----------------|
| | Disabled | open | open |
|---+--------------------+-----------------+-----------------|
| » | LPT2 (378-37Fh) | closed | open |
|---+--------------------+-----------------+-----------------|
| | LPT3 (278-27Fh) | open | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 INTERRUPT REQUEST |
|------------------------------------------------------------|
| Select | JP7/jumper 1 | JP7/jumper 2 | JP7/jumper 3 |
|------------+---------------+---------------+---------------|
| » | IRQ4 | closed | open | open |
|---+--------+---------------+---------------+---------------|
| | IRQ5 | open | closed | open |
|---+--------+---------------+---------------+---------------|
| | IRQ9 | open | open | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 INTERRUPT REQUEST |
|------------------------------------------------------------|
| Select | JP7/jumper 4 | JP7/jumper 5 | JP7/jumper 6 |
|------------+---------------+---------------+---------------|
| » | IRQ3 | closed | open | open |
|---+--------+---------------+---------------+---------------|
| | IRQ9 | open | closed | open |
|---+--------+---------------+---------------+---------------|
| | IRQ5 | open | open | closed |
+------------------------------------------------------------+
