# UNIDENTIFIED
MI3210V
Data bus: 32-bit VESA
Size: Full-length, half-height card
Hard drive Two IDE (AT) Interface drives
supported:
Floppy drives Two 360KB, 720KB, 1.2MB, or 1.44MB drives
supported:

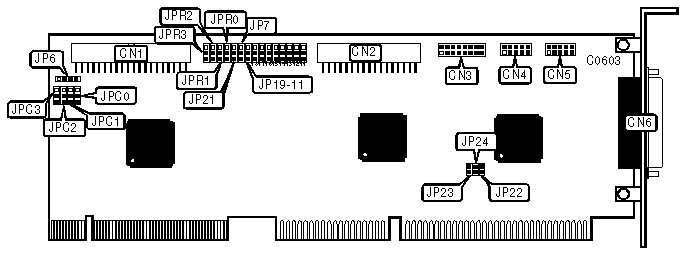

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location |
|-------------------------------------------+----------------|
| 40-pin connector - VL/IDE drive interface | CN1 |
|-------------------------------------------+----------------|
| 34-pin connector - Floppy drive interface | CN2 |
|-------------------------------------------+----------------|
| 16-pin connector - Game port | CN3 |
|-------------------------------------------+----------------|
| 10-pin connector - Serial port 1 | CN4 |
|-------------------------------------------+----------------|
| 10-pin connector - Serial port 2 | CN5 |
|-------------------------------------------+----------------|
| 25-pin connector - parallel port | CN6 |
|-------------------------------------------+----------------|
| 4-pin connector - drive activity LED | JP6 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ROM ADDRESS |
|------------------------------------------------------------|
| Address | JP23 | JP24 |
|--------------------+-------------------+-------------------|
| C800:0 | Open | Open |
|--------------------+-------------------+-------------------|
| CC00:0 | Closed | Open |
|--------------------+-------------------+-------------------|
| D800:0 | Open | Closed |
|--------------------+-------------------+-------------------|
| DC00:0 | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Location | Setting |
|------------------------------------+----------+------------|
| » | IDE drive / Floppy drive | JP7 | pins 1 & 2 |
| | enabled | | closed |
|---+--------------------------------+----------+------------|
| | IDE drive / Floppy drive | JP7 | pins 2 & 3 |
| | disabled | | closed |
|---+--------------------------------+----------+------------|
| » | Printer enabled | JP11 | pins 1 & 2 |
| | | | closed |
|---+--------------------------------+----------+------------|
| | Printer disabled | JP11 | pins 2 & 3 |
| | | | closed |
|---+--------------------------------+----------+------------|
| » | Hard drive controller enabled | JP12 | pins 2 & 3 |
| | | | closed |
|---+--------------------------------+----------+------------|
| | Hard drive controller disabled | JP12 | pins 1 & 2 |
| | | | closed |
|---+--------------------------------+----------+------------|
| » | COM 1/3 enabled | JP13 | pins 1 & 2 |
| | | | closed |
|---+--------------------------------+----------+------------|
| | COM 1/3 disabled | JP13 | pins 2 & 3 |
| | | | closed |
|---+--------------------------------+----------+------------|
| » | COM 2/4 enabled | JP15 | pins 1 & 2 |
| | | | closed |
|---+--------------------------------+----------+------------|
| | COM 2/4 disabled | JP15 | pins 2 & 3 |
| | | | closed |
|---+--------------------------------+----------+------------|
| » | Floppy drive controller | JP16 | pins 1 & 2 |
| | enabled | | closed |
|---+--------------------------------+----------+------------|
| | Floppy drive controller | JP16 | pins 2 & 3 |
| | disabled | | closed |
|---+--------------------------------+----------+------------|
| » | Game port enabled | JP19 | pins 1 & 2 |
| | | | closed |
|---+--------------------------------+----------+------------|
| | Game port disabled | JP19 | pins 2 & 3 |
| | | | closed |
|---+--------------------------------+----------+------------|
| » | ROM enabled | JP22 | Open |
|---+--------------------------------+----------+------------|
| | ROM disabled | JP22 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT(S) ADDRESS |
|------------------------------------------------------------|
| Port 1 | Port 2 | JP14 (CN4) | JP18 (CN5) |
|----------+---------+-------------------+-------------------|
| COM1 | COM2 | pins 1 & 2 closed | pins 1 & 2 closed |
|----------+---------+-------------------+-------------------|
| COM1 | COM4 | pins 1 & 2 closed | pins 2 & 3 closed |
|----------+---------+-------------------+-------------------|
| COM3 | COM2 | pins 2 & 3 closed | pins 1 & 2 closed |
|----------+---------+-------------------+-------------------|
| COM3 | COM4 | pins 2 & 3 closed | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT ADDRESS - JP6 |
|------------------------------------------------------------|
| Address | JP17 |
|----------------------------+-------------------------------|
| LPT2 | pins 1 & 2 closed |
|----------------------------+-------------------------------|
| LPT3 | pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IDE DRIVE ACTIVE/RECOVERY TIME (33MHZ VESA CLOCK) |
|------------------------------------------------------------|
| HDD Type | JPC0 | JPC1 | JPC2 | JPC3 |
|----------------+----------+----------+----------+----------|
| Quantum LP52 | pins 1 & | pins 2 & | pins 2 & | pins 2 & |
| | 2 | 3 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum | pins 1 & | pins 2 & | pins 2 & | pins 2 & |
| ELS85AT | 2 | 3 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum LP110 | pins 1 & | pins 2 & | pins 2 & | pins 2 & |
| | 2 | 3 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| ELS127A | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum 240AT | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum 525AT | pins 1 & | pins 2 & | pins 2 & | pins 2 & |
| | 2 | 3 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30084 | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30174 | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30104 | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30204 | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP3020A | pins 1 & | pins 2 & | pins 2 & | pins 2 & |
| | 2 | 3 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30254 | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP3000 | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP3544 | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP-3104 | pins 1 & | pins 1 & | pins 2 & | pins 1 & |
| | 2 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Maxtor 7080A | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Maxtor 7213A | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Maxtor 7245A | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| WD SP4200 | pins 1 & | pins 2 & | pins 2 & | pins 2 & |
| | 2 | 3 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| WD AC1170 | pins 1 & | pins 2 & | pins 2 & | pins 2 & |
| | 2 | 3 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| WD AC2200 | pins 1 & | pins 2 & | pins 2 & | pins 2 & |
| | 2 | 3 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| WD AC2250 | pins 1 & | pins 2 & | pins 2 & | pins 2 & |
| | 2 | 3 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| WD AC2340 | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| ST3541A | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| ST3120A | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| ST3144A | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| ST3283A | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| ST4180A | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Alps DR 311C | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| TEAC SD340 | pins 2 & | pins 1 & | pins 2 & | pins 2 & |
| | 3 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Toshiba MK234 | pins 1 & | pins 1 & | pins 2 & | pins 1 & |
| | 2 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Other IDE | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| drive | 2 | 3 | 2 | 3 |
|------------------------------------------------------------|
| Note: The pins designated are in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IDE DRIVE ACTIVE/RECOVERY TIME (33MHZ VESA CLOCK) CON’T |
|------------------------------------------------------------|
| HDD Type | JPR0 | JPR1 | JPR2 | JPR3 |
|----------------+----------+----------+----------+----------|
| Quantum LP52 | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Quantum | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| ELS85AT | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Quantum LP110 | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Quantum | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| ELS127A | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Quantum 240AT | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Quantum 525AT | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Conner CP30084 | pins 1 & | pins 1 & | pins 2 & | pins 1 & |
| | 2 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Conner CP30174 | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Conner CP30104 | pins 2 & | pins 1 & | pins 2 & | pins 1 & |
| | 3 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Conner CP30204 | pins 2 & | pins 2 & | pins 2 & | pins 1 & |
| | 3 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Conner CP3020A | pins 2 & | pins 2 & | pins 2 & | pins 1 & |
| | 3 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Conner CP30254 | pins 2 & | pins 2 & | pins 2 & | pins 1 & |
| | 3 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Conner CP3000 | pins 1 & | pins 1 & | pins 2 & | pins 1 & |
| | 2 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Conner CP3544 | pins 2 & | pins 2 & | pins 2 & | pins 1 & |
| | 3 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Conner CP-3104 | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Maxtor 7080A | pins 1 & | pins 1 & | pins 2 & | pins 1 & |
| | 2 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Maxtor 7213A | pins 2 & | pins 1 & | pins 2 & | pins 1 & |
| | 3 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Maxtor 7245A | pins 2 & | pins 1 & | pins 2 & | pins 1 & |
| | 3 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| WD SP4200 | pins 2 & | pins 1 & | pins 2 & | pins 1 & |
| | 3 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| WD AC1170 | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| WD AC2200 | pins 2 & | pins 1 & | pins 2 & | pins 1 & |
| | 3 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| WD AC2250 | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| WD AC2340 | pins 2 & | pins 2 & | pins 2 & | pins 1 & |
| | 3 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 1 & | pins 1 & | pins 2 & | pins 1 & |
| ST3541A | 2 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| ST3120A | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| ST3144A | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| ST3283A | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| ST4180A | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Alps DR 311C | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| TEAC SD340 | pins 1 & | pins 1 & | pins 2 & | pins 1 & |
| | 2 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Toshiba MK234 | pins 1 & | pins 1 & | pins 2 & | pins 1 & |
| | 2 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Other IDE | pins 1 & | pins 2 & | pins 1 & | pins 1 & |
| drive | 2 | 3 | 2 | 2 |
|------------------------------------------------------------|
| Note: The pins designated are in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IDE DRIVE ACTIVE/RECOVERY TIME (50MHZ VESA CLOCK) |
|------------------------------------------------------------|
| HDD Type | JPC0 | JPC1 | JPC2 | JPC3 |
|----------------+----------+----------+----------+----------|
| Quantum LP52 | pins 1 & | pins 1 & | pins 2 & | pins 2 & |
| | 2 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum | pins 1 & | pins 1 & | pins 2 & | pins 2 & |
| ELS85AT | 2 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum LP110 | pins 1 & | pins 1 & | pins 2 & | pins 2 & |
| | 2 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| ELS127A | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum 240AT | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum 525AT | pins 1 & | pins 1 & | pins 2 & | pins 2 & |
| | 2 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30084 | pins 1 & | pins 1 & | pins 1 & | pins 2 & |
| | 2 | 2 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30174 | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30104 | pins 1 & | pins 1 & | pins 1 & | pins 2 & |
| | 2 | 2 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30204 | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP3020A | pins 1 & | pins 1 & | pins 2 & | pins 2 & |
| | 2 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30254 | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP3000 | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP3544 | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP-3104 | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Maxtor 7080A | pins 1 & | pins 1 & | pins 1 & | pins 2 & |
| | 2 | 2 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Maxtor 7213A | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Maxtor 7245A | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| WD SP4200 | pins 1 & | pins 1 & | pins 2 & | pins 2 & |
| | 2 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| WD AC1170 | pins 1 & | pins 1 & | pins 2 & | pins 2 & |
| | 2 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| WD AC2200 | pins 1 & | pins 1 & | pins 2 & | pins 2 & |
| | 2 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| WD AC2250 | pins 1 & | pins 1 & | pins 2 & | pins 2 & |
| | 2 | 2 | 3 | 3 |
|----------------+----------+----------+----------+----------|
| WD AC2340 | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 1 & | pins 1 & | pins 1 & | pins 2 & |
| ST3541A | 2 | 2 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| ST3120A | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| ST3144A | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| ST3283A | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| ST4180A | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Alps DR 311C | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| TEAC SD340 | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Toshiba MK234 | pins 1 & | pins 2 & | pins 2 & | pins 1 & |
| | 2 | 3 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Other IDE | pins 1 & | pins 1 & | pins 1 & | pins 2 & |
| drive | 2 | 2 | 2 | 3 |
|------------------------------------------------------------|
| Note: The pins designated are in the closed position. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IDE DRIVE ACTIVE/RECOVERY TIME (50MHZ VESA CLOCK) CON’T |
|------------------------------------------------------------|
| HDD Type | JPR0 | JPR1 | JPR2 | JPR3 |
|----------------+----------+----------+----------+----------|
| Quantum LP52 | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| ELS85AT | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum LP110 | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| ELS127A | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum 240AT | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Quantum 525AT | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30084 | pins 2 & | pins 2 & | pins 1 & | pins 1 & |
| | 3 | 3 | 2 | 2 |
|----------------+----------+----------+----------+----------|
| Conner CP30174 | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30104 | pins 1 & | pins 1 & | pins 1 & | pins 2 & |
| | 2 | 2 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30204 | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP3020A | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP30254 | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Conner CP3000 | pins 2 & | pins 2 & | pins 1 & | pins 1 & |
| | 3 | 3 | 2 | 2 |
|----------------+----------+----------+----------+----------|
| Conner CP3544 | pins 1 & | pins 1 & | pins 2 & | pins 1 & |
| | 2 | 2 | 3 | 2 |
|----------------+----------+----------+----------+----------|
| Conner CP-3104 | pins 2 & | pins 1 & | pins 1 & | pins 1 & |
| | 3 | 2 | 2 | 2 |
|----------------+----------+----------+----------+----------|
| Maxtor 7080A | pins 2 & | pins 2 & | pins 1 & | pins 1 & |
| | 3 | 3 | 2 | 2 |
|----------------+----------+----------+----------+----------|
| Maxtor 7213A | pins 1 & | pins 1 & | pins 1 & | pins 2 & |
| | 2 | 2 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Maxtor 7245A | pins 1 & | pins 1 & | pins 1 & | pins 2 & |
| | 2 | 2 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| WD SP4200 | pins 1 & | pins 1 & | pins 1 & | pins 2 & |
| | 2 | 2 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| WD AC1170 | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| WD AC2200 | pins 1 & | pins 1 & | pins 1 & | pins 2 & |
| | 2 | 2 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| WD AC2250 | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| WD AC2340 | pins 2 & | pins 2 & | pins 1 & | pins 2 & |
| | 3 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 2 & | pins 2 & | pins 1 & | pins 1 & |
| ST3541A | 3 | 3 | 2 | 2 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| ST3120A | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| ST3144A | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| ST3283A | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Seagate | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| ST4180A | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| Alps DR 311C | pins 1 & | pins 2 & | pins 1 & | pins 2 & |
| | 2 | 3 | 2 | 3 |
|----------------+----------+----------+----------+----------|
| TEAC SD340 | pins 2 & | pins 2 & | pins 1 & | pins 1 & |
| | 3 | 3 | 2 | 2 |
|----------------+----------+----------+----------+----------|
| Toshiba MK234 | pins 2 & | pins 2 & | pins 1 & | pins 1 & |
| | 3 | 3 | 2 | 2 |
|----------------+----------+----------+----------+----------|
| Other IDE | pins 2 & | pins 2 & | pins 1 & | pins 1 & |
| drive | 3 | 3 | 2 | 2 |
|------------------------------------------------------------|
| Note: The pins designated are in the closed position. |
+------------------------------------------------------------+
