# UNIDENTIFIED
CI-171
+------------------------------------------------------------+
|------------------------------------------------------------|
| Data bus: | 16-bit, ISA |
|-------------------+----------------------------------------|
| Size: | Half-length, half-height card |
|-------------------+----------------------------------------|
| Hard drive | Two IDE (AT) interface drives |
| supported: | |
|-------------------+----------------------------------------|
| Floppy drives | Two 360KB, 720KB, 1.2MB, or 1.44MB |
| supported: | drives |
+------------------------------------------------------------+
IMG IMG 1
+------------------------------------------------------------+

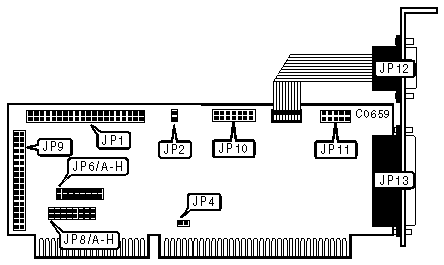

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location |
|-----------------------------------------------+------------|
| 40-pin IDE (AT) Interface connector | JP1 |
|-----------------------------------------------+------------|
| 2-pin connector - drive active LED | JP2 |
|-----------------------------------------------+------------|
| 34-pin control cable connector - floppy drive | JP9 |
|-----------------------------------------------+------------|
| Game port | JP10 |
|-----------------------------------------------+------------|
| 10-pin serial port 2 - internal | JP11 |
|-----------------------------------------------+------------|
| 9-pin serial port 1 - external | JP12 |
|-----------------------------------------------+------------|
| 25-pin parallel port | JP13 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Location | Setting |
|-----------------------------------+--------------+---------|
| » | Parallel port is output only | JP4 | Closed |
|---+-------------------------------+--------------+---------|
| | Parallel port is input only | JP4 | Open |
|---+-------------------------------+--------------+---------|
| » | Floppy drive enabled | JP6/jumper G | Closed |
|---+-------------------------------+--------------+---------|
| | Floppy drive disabled | JP6/jumper G | Open |
|---+-------------------------------+--------------+---------|
| » | HDD enabled | JP6/jumper H | Closed |
|---+-------------------------------+--------------+---------|
| | HDD enabled | JP6/jumper H | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 CONFIGURATION - JP6 |
|------------------------------------------------------------|
| COM/Address | Jumper A | Jumper B |
|-----------------------+------------------+-----------------|
| » | COM1/3F8h | Closed | Open |
|---+-------------------+------------------+-----------------|
| | COM3/3E8h | Closed | Closed |
|---+-------------------+------------------+-----------------|
| | COM4/2E8h | Open | Closed |
|---+-------------------+------------------+-----------------|
| | Disabled | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 CONFIGURATION - JP6 |
|------------------------------------------------------------|
| COM/Address | Jumper C | Jumper D |
|-----------------------+------------------+-----------------|
| » | COM2/2F8h | Closed | Open |
|---+-------------------+------------------+-----------------|
| | COM3/3E8h | Closed | Closed |
|---+-------------------+------------------+-----------------|
| | COM4/2E8h | Open | Closed |
|---+-------------------+------------------+-----------------|
| | Disabled | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 INTERRUPT SELECT - JP8 |
|------------------------------------------------------------|
| IRQ | Jumper A | Jumper B | Jumper C |
|------------------+-------------+-------------+-------------|
| » | IRQ4 | Closed | Open | Open |
|---+--------------+-------------+-------------+-------------|
| | IRQ3 | Open | Closed | Open |
|---+--------------+-------------+-------------+-------------|
| | IRQ5 | Open | Open | Closed |
|---+--------------+-------------+-------------+-------------|
| | Disabled | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 INTERRUPT SELECT - JP8 |
|------------------------------------------------------------|
| IRQ | Jumper D | Jumper E | Jumper F |
|------------------+-------------+-------------+-------------|
| » | IRQ3 | Closed | Open | Open |
|---+--------------+-------------+-------------+-------------|
| | IRQ4 | Open | Closed | Open |
|---+--------------+-------------+-------------+-------------|
| | IRQ5 | Open | Open | Closed |
|---+--------------+-------------+-------------+-------------|
| | Disabled | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT CONFIGURATION - JP6 |
|------------------------------------------------------------|
| LPT/Address | Jumper E | Jumper F |
|-----------------------+------------------+-----------------|
| » | LPT2/378h | Open | Closed |
|---+-------------------+------------------+-----------------|
| | LPT1/3BCh | Closed | Closed |
|---+-------------------+------------------+-----------------|
| | LPT3/278h | Closed | Open |
|---+-------------------+------------------+-----------------|
| | Disabled | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT INTERRUPT SELECT - JP8 |
|------------------------------------------------------------|
| IRQ | Jumper G | Jumper H |
|------------------------+-----------------+-----------------|
| » | IRQ7 | Closed | Open |
|----+-------------------+-----------------+-----------------|
| | IRQ5 | Open | Closed |
|----+-------------------+-----------------+-----------------|
| | Disabled | Open | Open |
+------------------------------------------------------------+
