# UNIDENTIFIED
KT-105F(G)
+------------------------------------------------------------+
|------------------------------------------------------------|
| Data bus: | 16-bit, ISA |
|-------------------+----------------------------------------|
| Size: | Half-length, full-height card |
|-------------------+----------------------------------------|
| Hard drive | Two IDE(AT) interface drives |
| supported: | |
|-------------------+----------------------------------------|
| Floppy drives | Two 360KB, 720KB, 1.2MB, or 1.44MB |
| supported: | drives |
+------------------------------------------------------------+
IMG IMG 1
+------------------------------------------------------------+

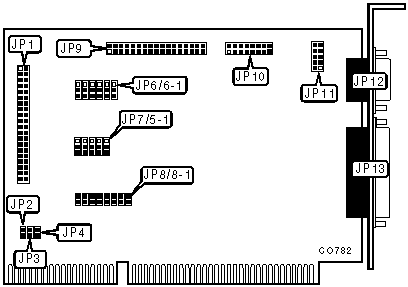

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location |
|------------------------------------------+-----------------|
| 40-pin IDE(AT) connector | JP1 |
|------------------------------------------+-----------------|
| 2-pin connector - drive active LED | JP2 |
|------------------------------------------+-----------------|
| 34-pin floppy drive connector | JP9 |
|------------------------------------------+-----------------|
| 16-pin game port | JP10 |
|------------------------------------------+-----------------|
| 10-pin serial port 2 - internal | JP11 |
|------------------------------------------+-----------------|
| 9-pin serial port 1 - external | JP12 |
|------------------------------------------+-----------------|
| 25-pin parallel port - external | JP13 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Location | Setting |
|-------------------------------------+------------+---------|
| | Single IDE drive is connected | JP3 | closed |
| | to KT-105F(G) | | |
|---+---------------------------------+------------+---------|
| | Two IDE drives are connected to | JP3 | open |
| | KT-105F(G) | | |
|---+---------------------------------+------------+---------|
| | Parallel port is | JP4 | closed |
| | uni-directional | | |
|---+---------------------------------+------------+---------|
| | Parallel port is bi-directional | JP4 | open |
|---+---------------------------------+------------+---------|
| | Hard drive is primary in system | JP7/1 pins | closed |
| | | 1 & 2 | |
|---+---------------------------------+------------+---------|
| | Hard drive is secondary in | JP7/1 pins | closed |
| | system | 2 & 3 | |
|---+---------------------------------+------------+---------|
| » | Floppy drives order is A:, B: | JP7/2 pins | closed |
| | | 2 & 3 | |
|---+---------------------------------+------------+---------|
| | Floppy drives order is B:, A: | JP7/2 pins | closed |
| | | 1 & 2 | |
|---+---------------------------------+------------+---------|
| » | Floppy drive is primary in | JP7/3 pins | closed |
| | system | 1 & 2 | |
|---+---------------------------------+------------+---------|
| | Floppy drive is secondary in | JP7/3 pins | closed |
| | system | 2 & 3 | |
|---+---------------------------------+------------+---------|
| » | IDE interface enabled | JP7/4 pins | closed |
| | | 2 & 3 | |
|---+---------------------------------+------------+---------|
| | IDE interface disabled | JP7/4 pins | closed |
| | | 1 & 2 | |
|---+---------------------------------+------------+---------|
| » | Floppy drive enabled | JP7/5 pins | closed |
| | | 2 & 3 | |
|---+---------------------------------+------------+---------|
| | Floppy drive disabled | JP7/5 pins | closed |
| | | 1 & 2 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 CONFIGURATION |
|------------------------------------------------------------|
| Address | JP6/1 | JP6/2 |
|------------------+--------------------+--------------------|
| » | 3F8h (COM1) | pins 2 & 3 closed | pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | 3E8h (COM3) | pins 1 & 2 closed | pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | 2E8h (COM4) | pins 2 & 3 closed | pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | Disabled | pins 1 & 2 closed | pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 CONFIGURATION |
|------------------------------------------------------------|
| Address | JP6/3 | JP6/4 |
|------------------+--------------------+--------------------|
| » | 2F8h (COM2) | pins 2 & 3 closed | pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | 3E8h (COM3) | pins 2 & 3 closed | pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | 2E8h (COM4) | pins 1 & 2 closed | pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | Disabled | pins 1 & 2 closed | pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT CONFIGURATION |
|------------------------------------------------------------|
| Address | JP6/5 | JP6/6 |
|------------------+--------------------+--------------------|
| » | 378h (LPT1) | pins 1 & 2 closed | pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | 278h (LPT2) | pins 2 & 3 closed | pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | 3BCh (LPT3) | pins 2 & 3 closed | pins 2 & 3 closed |
|---+--------------+--------------------+--------------------|
| | Disabled | pins 1 & 2 closed | pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP8/1 | JP8/2 | JP8/3 |
|---------------+--------------+--------------+--------------|
| » | 4 | closed | open | open |
|----+----------+--------------+--------------+--------------|
| | 3 | open | closed | open |
|----+----------+--------------+--------------+--------------|
| | 5 | open | open | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP8/4 | JP8/5 | JP8/6 |
|---------------+--------------+--------------+--------------|
| » | 3 | closed | open | open |
|----+----------+--------------+--------------+--------------|
| | 4 | open | closed | open |
|----+----------+--------------+--------------+--------------|
| | 5 | open | open | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP8/7 | JP8/8 |
|----------------------+------------------+------------------|
| » | 7 | closed | open |
|------+---------------+------------------+------------------|
| | 5 | open | closed |
+------------------------------------------------------------+
