# UNIDENTIFIED
SCSI AT BUS HOST ADAPTER
Chipset Future Domain
Data Bus 16-bit ISA
Card Size Half height, three-quarters length
Hard Drives Up to 6 SCSI-2 devices
Supported
Floppy Drives Four 360KB, 720KB, 1.2MB, or 1.44MB drives
Supported

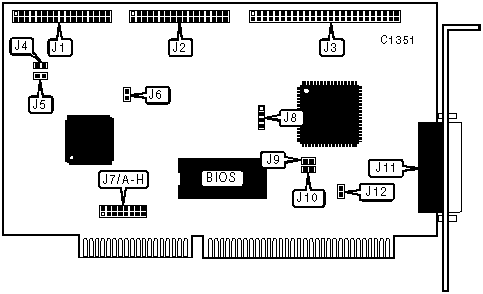

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| 34-pin cable | J1 | 4-pin drive active | J8 |
| connector - primary | | LED | |
| floppy drive | | | |
|-----------------------+-------+--------------------+-------|
| 34-pin cable | J2 | 50-pin SCSI | J11 |
| connector - secondary | | connector - | |
| floppy drive | | external | |
|-----------------------+-------+--------------------+-------|
| 50-pin SCSI connector | J3 | | |
| - internal | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | J4 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | J5 | Unidentified |
| | alter (floppy type) | | |
|---+---------------------------------+-------+--------------|
| » | Floppy interface enabled | J6 | Closed |
|---+---------------------------------+-------+--------------|
| | Floppy interface disabled | J6 | Open |
|---+---------------------------------+-------+--------------|
| | Zero wait states enabled | J12 | Closed |
|---+---------------------------------+-------+--------------|
| | Zero wait states disabled | J12 | Open |
+------------------------------------------------------------+
+---------------------------------------------------------------+
| INTERRUPT SELECTION |
|---------------------------------------------------------------|
|Setting| J7/A | J7/B | J7/C | J7/D | J7/E | J7/F | J7/G | J7/H |
|-------+------+------+------+------+------+------+------+------|
| IRQ3 |Closed| Open | Open | Open | Open | Open | Open | Open |
|-------+------+------+------+------+------+------+------+------|
| IRQ4 | Open |Closed| Open | Open | Open | Open | Open | Open |
|-------+------+------+------+------+------+------+------+------|
| IRQ5 | Open | Open |Closed| Open | Open | Open | Open | Open |
|-------+------+------+------+------+------+------+------+------|
| IRQ10 | Open | Open | Open |Closed| Open | Open | Open | Open |
|-------+------+------+------+------+------+------+------+------|
| IRQ11 | Open | Open | Open | Open |Closed| Open | Open | Open |
|-------+------+------+------+------+------+------+------+------|
| IRQ12 | Open | Open | Open | Open | Open |Closed| Open | Open |
|-------+------+------+------+------+------+------+------+------|
| IRQ14 | Open | Open | Open | Open | Open | Open |Closed| Open |
|-------+------+------+------+------+------+------+------+------|
| IRQ15 | Open | Open | Open | Open | Open | Open | Open |Closed|
+---------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | J9 | J10 |
|----------------------+------------------+------------------|
| » | C800h | Open | Closed |
|---+------------------+------------------+------------------|
| | CA00h | Open | Open |
|---+------------------+------------------+------------------|
| | CE00h | Closed | Open |
|---+------------------+------------------+------------------|
| | DE00h | Closed | Closed |
+------------------------------------------------------------+
