# ARNET CORPORATION
SMARTPORT
Card Type I/O controller
Chipset/Controller Unidentified
I/O Options Serial ports (4 or 8)
Maximum DRAM N/A

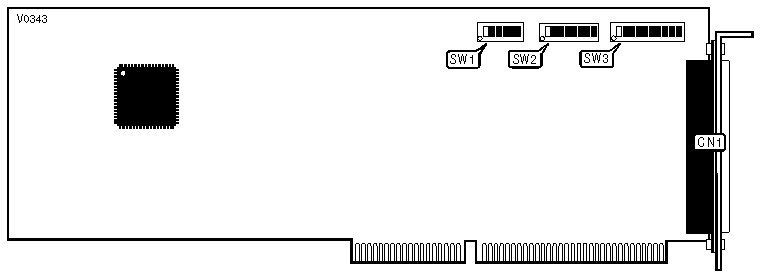

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location |
|-------------------------------+----------------------------|
| DB-62 connector | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MEMORY ADDRESS CONFIGURATION |
|------------------------------------------------------------|
|Address|SW2/1 |SW2/2 |SW2/3 |SW2/4 |SW2/5 |SW2/6|SW2/7|SW2/8|
|-------+------+------+------+------+------+-----+-----+-----|
|080000h| On | On | On | Off | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
|090000h| On | On | Off | Off | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
|0A0000h| Off | On | On | Off | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
|0C0000h| Off | On | Off | Off | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
|0D0000h| On | Off | On | Off | On | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
|180000h| On | On | On | Off | Off | On | On | On |
|-------+------+------+------+------+------+-----+-----+-----|
|800000h| On | On | On | On | On | On | On | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|810000h| Off | On | On | On | On | On | On | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|C00000h| On | On | On | On | On | On | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|C10000h| Off | On | On | On | On | On | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|C20000h| On | Off | On | On | On | On | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|E00000h| On | On | On | On | On | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|E10000h| Off | On | On | On | On | Off | Off | Off |
|-------+------+------+------+------+------+-----+-----+-----|
|E20000h| On | Off | On | On | On | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS CONFIGURATION |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 |
|---------+--------+--------+--------+-------+-------+-------|
| 100h | On | On | On | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| 110h | Off | On | On | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| 120h | On | Off | On | On | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| 180h | On | On | On | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| 190h | Off | On | On | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| 1A0h | On | Off | On | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| 1B0h | Off | Off | On | Off | Off | On |
|---------+--------+--------+--------+-------+-------+-------|
| 200h | On | On | On | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 270h | Off | Off | Off | On | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 280h | On | On | On | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 290h | Off | On | On | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 2A0h | On | Off | On | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 2B0h | Off | Off | On | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 2C0h | On | On | Off | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 2D0h | Off | On | Off | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 2E0h | On | Off | Off | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 2F0h | Off | Off | Off | Off | On | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 300h | On | On | On | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 310h | Off | On | On | On | Off | Off |
|---------+--------+--------+--------+-------+-------+-------|
| 340h | On | On | Off | On | Off | Off |
+------------------------------------------------------------+
+-----------------------------------------------------------------+
| INTERRUPT SELECT |
|-----------------------------------------------------------------|
|IRQ |SW3/1|SW3/2|SW3/3|SW3/4|SW3/5|SW3/6|SW3/7|SW3/8|SW3/9|SW3/10|
|----+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
|Dis.| Off | Off | Off | Off | Off | Off | Off | Off | Off | Off |
|----+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| 2 | On | Off | Off | Off | Off | Off | Off | Off | Off | Off |
|----+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| 3 | Off | On | Off | Off | Off | Off | Off | Off | Off | Off |
|----+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| 4 | Off | Off | On | Off | Off | Off | Off | Off | Off | Off |
|----+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| 5 | Off | Off | Off | On | Off | Off | Off | Off | Off | Off |
|----+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| 6 | Off | Off | Off | Off | On | Off | Off | Off | Off | Off |
|----+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| 7 | Off | Off | Off | Off | Off | On | Off | Off | Off | Off |
|----+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| 10 | Off | Off | Off | Off | Off | Off | On | Off | Off | Off |
|----+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| 11 | Off | Off | Off | Off | Off | Off | Off | On | Off | Off |
|----+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| 12 | Off | Off | Off | Off | Off | Off | Off | Off | On | Off |
|----+-----+-----+-----+-----+-----+-----+-----+-----+-----+------|
| 15 | Off | Off | Off | Off | Off | Off | Off | Off | Off | On |
+-----------------------------------------------------------------+
+------------------------------------------------------------+
| OPERATING SYSTEM CONFIGURATIONS |
|------------------------------------------------------------|
| System Type | Setting | I/O | Memory | IRQ |
| | | Address | Address | |
|----------------+-------------+----------+----------+-------|
| BOS/LAN, | Primary | 2C0h | 0C0000h | IRQ10 |
| MBOS/5/GSM | | | | |
|----------------+-------------+----------+----------+-------|
| BOS/LAN, | Primary | 2C0h | 0C0000h | IRQ11 |
| MBOS/5/GSM | | | | |
|----------------+-------------+----------+----------+-------|
| BOS/LAN, | Primary | 2C0h | 0C0000h | IRQ12 |
| MBOS/5/GSM | | | | |
|----------------+-------------+----------+----------+-------|
| BOS/LAN, | Primary | 2C0h | 0C0000h | IRQ15 |
| MBOS/5/GSM | | | | |
|----------------+-------------+----------+----------+-------|
| BOS/LAN, | Alternate | 2D0h | 0D0000h | IRQ10 |
| MBOS/5/GSM | | | | |
|----------------+-------------+----------+----------+-------|
| BOS/LAN, | Alternate | 2D0h | 0D0000h | IRQ11 |
| MBOS/5/GSM | | | | |
|----------------+-------------+----------+----------+-------|
| BOS/LAN, | Alternate | 2D0h | 0D0000h | IRQ12 |
| MBOS/5/GSM | | | | |
|----------------+-------------+----------+----------+-------|
| BOS/LAN, | Alternate | 2D0h | 0D0000h | IRQ15 |
| MBOS/5/GSM | | | | |
|----------------+-------------+----------+----------+-------|
| Concurrent DOS | Primary | 280h | F00000h | Dis. |
| 386 | | | | |
|----------------+-------------+----------+----------+-------|
| Concurrent DOS | Alternate | 2C0h | 0D0000h | Dis. |
| 386 | | | | |
|----------------+-------------+----------+----------+-------|
| DTM-PC MUMPS | Primary | 340h | 0D0000h | Dis. |
|----------------+-------------+----------+----------+-------|
| DTM-PC MUMPS | Alternate | 280h | 0D0000h | Dis. |
|----------------+-------------+----------+----------+-------|
| MSM-PC MUMPS | For Board 1 | 100h | 0A0000h | IRQ12 |
|----------------+-------------+----------+----------+-------|
| MSM-PC MUMPS | For Board 2 | 340h | 0D0000h | IRQ11 |
|----------------+-------------+----------+----------+-------|
| MSM-PC/386 | For Board 1 | 100h | F00000h | IRQ12 |
| MUMPS | | | | |
|----------------+-------------+----------+----------+-------|
| MSM-PC/386 | For Board 2 | 340h | F10000h | IRQ11 |
| MUMPS | | | | |
|----------------+-------------+----------+----------+-------|
| MSM-PC/386 | For Board 3 | 280h | F20000h | IRQ10 |
| MUMPS | | | | |
|----------------+-------------+----------+----------+-------|
| MSM-PC/386 | For Board 4 | 240h | F30000h | IRQ15 |
| MUMPS | | | | |
|----------------+-------------+----------+----------+-------|
| THEOS 386/286 | For Board 1 | 100h | FD0000h | IRQ5 |
| PLUS | | | | |
|----------------+-------------+----------+----------+-------|
| THEOS 386/286 | For Board 2 | 110h | FC0000h | IRQ7 |
| PLUS | | | | |
|----------------+-------------+----------+----------+-------|
| THEOS 386/286 | For Board 3 | 120h | FB0000h | IRQ3 |
| PLUS | | | | |
|----------------+-------------+----------+----------+-------|
| THEOS 386/286 | For Board 4 | 2C0h | FA0000h | IRQ4 |
| PLUS | | | | |
|----------------+-------------+----------+----------+-------|
| UNIX(Smartport | Primary | 100h | F00000h | Dis. |
| as COM3) | | | | |
|----------------+-------------+----------+----------+-------|
| UNIX(Smartport | Alternate | 280h | F10000h | Dis. |
| as COM3) | | | | |
|----------------+-------------+----------+----------+-------|
| UNIX(Smartport | Primary | 180h | F20000h | Dis. |
| as COM4) | | | | |
|----------------+-------------+----------+----------+-------|
| UNIX(Smartport | Alternate | 300h | F30000h | Dis. |
| as COM4) | | | | |
|----------------+-------------+----------+----------+-------|
| UNIX(Smartport | Primary | 1A0h | F40000h | Dis. |
| as COM5) | | | | |
|----------------+-------------+----------+----------+-------|
| UNIX(Smartport | Alternate | 2A0h | F50000h | Dis. |
| as COM5) | | | | |
|----------------+-------------+----------+----------+-------|
| UNIX(Smartport | Primary | 1B0h | F60000h | Dis. |
| as COM6) | | | | |
|----------------+-------------+----------+----------+-------|
| UNIX(Smartport | Alternate | 2B0h | F70000h | Dis. |
| as COM6) | | | | |
|----------------+-------------+----------+----------+-------|
| VM/386 | N/A | 300h | F00000h | IRQ5 |
|----------------+-------------+----------+----------+-------|
| XMM-DOS | Primary | 300h | 0D0000h | Dis. |
|----------------+-------------+----------+----------+-------|
| XMM-DOS | Alternate | 300h | 0C0000h | Dis. |
|----------------+-------------+----------+----------+-------|
| XMM-DOS | Alternate | 300h | 090000h | Dis. |
|----------------+-------------+----------+----------+-------|
| 386-DOS | For Board 1 | 300h | 0D0000h | Dis. |
|----------------+-------------+----------+----------+-------|
| 386-DOS | For Board 2 | 310h | 0C0000h | Dis. |
|----------------+-------------+----------+----------+-------|
| MS-DOS | Primary | 300h | 0D0000h | Dis. |
|----------------+-------------+----------+----------+-------|
| MS-DOS | Alternate | 280h | 0C0000h | Dis. |
+------------------------------------------------------------+
