# ARNET CORPORATION
SYNC/3000
Card Type Serial controller
Chipset/Controller Hitachi
I/O Options Serial ports (2)
Maximum DRAM 1MB(dual-ported), 256KB(local)

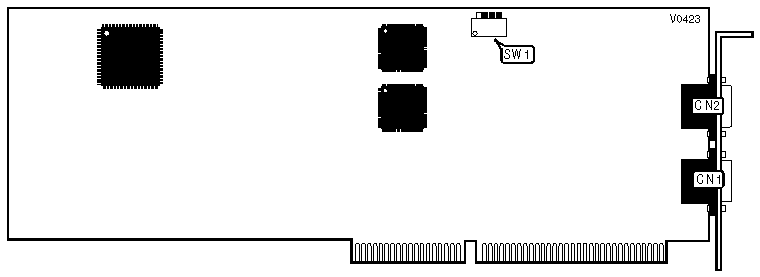

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------+--------------+---------------+-------------|
| Serial port 1 | CN1 | Serial port 2 | CN2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS SELECT |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 | SW1/3 | SW1/4 |
|------------+-----------+-----------+-----------+-----------|
| 108h | Off | Off | On | On |
|------------+-----------+-----------+-----------+-----------|
| 118h | Off | On | Off | On |
|------------+-----------+-----------+-----------+-----------|
| 128h | Off | On | On | On |
|------------+-----------+-----------+-----------+-----------|
| 208h | On | Off | Off | On |
|------------+-----------+-----------+-----------+-----------|
| 228h | On | Off | On | On |
|------------+-----------+-----------+-----------+-----------|
| 308h | On | On | Off | On |
|------------+-----------+-----------+-----------+-----------|
| 328h | On | On | On | On |
+------------------------------------------------------------+
