# ARNET CORPORATION
COMSTAX HOST ADAPTER
Card Type I/O controller
Chipset/Controller Integrated Device Technology, Inc.
I/O Options COMStax modules (8)
Maximum DRAM N/A

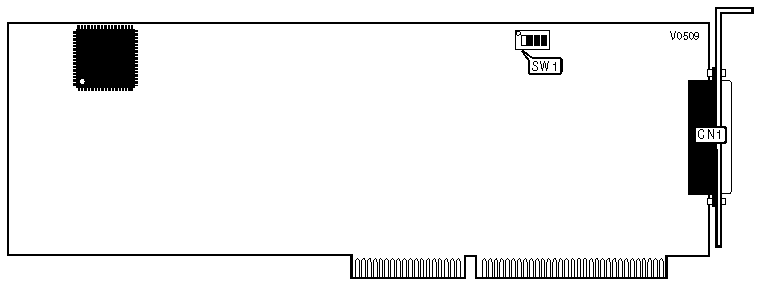

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location |
|-----------------------------------+------------------------|
| DB-44 connector | CN1 |
|------------------------------------------------------------|
| Note:The DB-44 connector interfaces to proprietary I/O |
| controller modules. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O ADDRESS CONFIGURATION |
|------------------------------------------------------------|
| Address | SW1/1 | SW1/2 | SW1/3 | SW1/4 |
|--------------+-----------+-----------+----------+----------|
| 104h | Off | Off | On | Off |
|--------------+-----------+-----------+----------+----------|
| 114h | Off | On | Off | Off |
|--------------+-----------+-----------+----------+----------|
| 124h | Off | On | On | Off |
|--------------+-----------+-----------+----------+----------|
| 204h | On | Off | Off | Off |
|--------------+-----------+-----------+----------+----------|
| 224h | On | Off | On | Off |
|--------------+-----------+-----------+----------+----------|
| 304h | On | On | Off | Off |
|--------------+-----------+-----------+----------+----------|
| 324h | On | On | On | Off |
|--------------+-----------+-----------+----------+----------|
| Disabled | Off | Off | Off | Off |
+------------------------------------------------------------+
