# AST RESEARCH, INC.
G-9 SIX PAK PLUS
Card Type Memory Expansion
Chipset Controller Unidentified
I/O Options (1) Parallel, (2) Serial
Maximum Dram 384KB

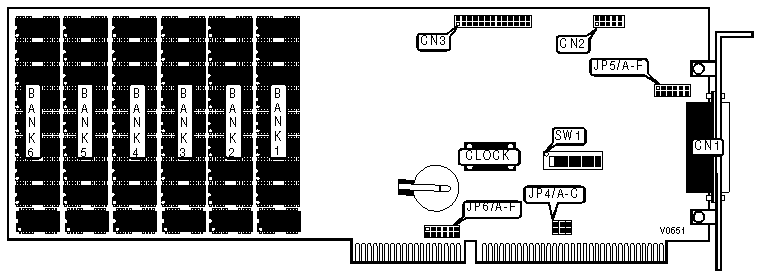

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|--------------------+----------+-----------------+----------|
| 25-pin serial port | CN1 | 25-pin parallel | CN3 |
| external | | port | |
|--------------------+----------+-----------------+----------|
| 9-pin serial port | CN2 | | |
| Internal | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTING |
|------------------------------------------------------------|
| Purpose | Jumper | Setting |
|--------------------+-------------------+-------------------|
| COM1 enabled | JP6/A | Closed |
|--------------------+-------------------+-------------------|
| COM1 disabled | JP6/A | Open |
|--------------------+-------------------+-------------------|
| COM2 enabled | JP6/B | Closed |
|--------------------+-------------------+-------------------|
| COM2 disabled | JP6/B | Open |
|--------------------+-------------------+-------------------|
| LPT1 enabled | JP6/C | Closed |
|--------------------+-------------------+-------------------|
| LPT1 disabled | JP6/C | Open |
|--------------------+-------------------+-------------------|
| LPT2 enabled | JP6/D | Closed |
|--------------------+-------------------+-------------------|
| LPT2 disabled | JP6/D | Open |
|------------------------------------------------------------|
| Note: COM settings refer only to CN1. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS (CONTINUED) |
|------------------------------------------------------------|
| Purpose | Jumper | Setting |
|---------------------+------------------+-------------------|
| Game port enabled | JP6/E | Closed |
|---------------------+------------------+-------------------|
| Game port disabled | JP6/E | Open |
|---------------------+------------------+-------------------|
| Clock enabled | JP6/F | Closed |
|---------------------+------------------+-------------------|
| Clock disabled | JP6/F | Open |
|---------------------+------------------+-------------------|
| Not Used | SW1/7 | N/A |
|---------------------+------------------+-------------------|
| Parity enabled | SW1/8 | On |
|---------------------+------------------+-------------------|
| Parity disabled | SW1/8 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Starting Address | Board RAM | SW1/1 | SW1/2 | SW1/3 |
|------------------+-----------+---------+---------+---------|
| 64KB | 384KB | Off | Off | Off |
|------------------+-----------+---------+---------+---------|
| 128KB | 384KB | Off | Off | On |
|------------------+-----------+---------+---------+---------|
| 192KB | 384KB | Off | On | Off |
|------------------+-----------+---------+---------+---------|
| 256KB | 384KB | Off | On | On |
|------------------+-----------+---------+---------+---------|
| 320KB | 320KB | On | Off | Off |
|------------------+-----------+---------+---------+---------|
| 384KB | 256KB | On | Off | On |
|------------------+-----------+---------+---------+---------|
| 448KB | 192KB | On | On | Off |
|------------------+-----------+---------+---------+---------|
| 512KB | 128KB | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BANK CONFIGURATION |
|------------------------------------------------------------|
| Banks Installed | Board RAM | SW1/4 | SW1/5 | SW1/6 |
|-------------------+-----------+---------+---------+--------|
| None | 0KB | Off | Off | Off |
|-------------------+-----------+---------+---------+--------|
| 1 | 64KB | Off | Off | On |
|-------------------+-----------+---------+---------+--------|
| 1 & 2 | 128KB | Off | On | Off |
|-------------------+-----------+---------+---------+--------|
| 1 & 2 & 3 | 192KB | Off | On | On |
|-------------------+-----------+---------+---------+--------|
| 1 & 2 & 3 & 4 | 256KB | On | Off | Off |
|-------------------+-----------+---------+---------+--------|
| 1 & 2 & 3 & 4 & 5 | 320KB | On | Off | On |
|-------------------+-----------+---------+---------+--------|
| All Banks | 384KB | On | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 1 | Bank 2 | Bank 3 | Bank 4 | Bank 5 | Bank |
| | | | | | | 6 |
|-------+--------+--------+--------+--------+--------+-------|
| 64KB | (9) | NONE | NONE | NONE | NONE | NONE |
| | 64K x | | | | | |
| | 1 | | | | | |
|-------+--------+--------+--------+--------+--------+-------|
| 128KB | (9) | (9) | NONE | NONE | NONE | NONE |
| | 64K x | 64K x | | | | |
| | 1 | 1 | | | | |
|-------+--------+--------+--------+--------+--------+-------|
| 192KB | (9) | (9) | (9) | NONE | NONE | NONE |
| | 64K x | 64K x | 64K x | | | |
| | 1 | 1 | 1 | | | |
|-------+--------+--------+--------+--------+--------+-------|
| 256KB | (9) | (9) | (9) | (9) | NONE | NONE |
| | 64K x | 64K x | 64K x | 64K x | | |
| | 1 | 1 | 1 | 1 | | |
|-------+--------+--------+--------+--------+--------+-------|
| 320KB | (9) | (9) | (9) | (9) | (9) | NONE |
| | 64K x | 64K x | 64K x | 64K x | 64K x | |
| | 1 | 1 | 1 | 1 | 1 | |
|-------+--------+--------+--------+--------+--------+-------|
| 384KB | (9) | (9) | (9) | (9) | (9) | (9) |
| | 64K x | 64K x | 64K x | 64K x | 64K x | 64K x |
| | 1 | 1 | 1 | 1 | 1 | 1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 CONFIGURATION |
|------------------------------------------------------------|
| Function | JP5/A | JP5/B |
|--------------------+-------------------+-------------------|
| Force CTS true | Closed | Open |
|--------------------+-------------------+-------------------|
| CTS normal | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 CONFIGURATION (CONTINUED) |
|------------------------------------------------------------|
| Function | JP5/C | JP5/D |
|--------------------+-------------------+-------------------|
| Force DSR true | Closed | Open |
|--------------------+-------------------+-------------------|
| DSR normal | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 CONFIGURATION (CONTINUED) |
|------------------------------------------------------------|
| Function | JP5/E | JP5/F |
|--------------------+-------------------+-------------------|
| Force DCD true | Closed | Open |
|--------------------+-------------------+-------------------|
| DCD normal | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COM PORT INTERRUPT CONFIGURATION |
|------------------------------------------------------------|
| Function | JP4/A | JP4/B |
|--------------------+-------------------+-------------------|
| COM1 & IRQ4 | Open | Closed |
|--------------------+-------------------+-------------------|
| COM2 & IRQ3 | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COM PORT INTERRUPT CONFIGURATION |
|------------------------------------------------------------|
| Function | JP4/C |
|-------------------------------+----------------------------|
| LPT1 - IRQ7 enable | Closed |
|-------------------------------+----------------------------|
| LPT1 - IRQ7 disable | Open |
+------------------------------------------------------------+
