# AST RESEARCH, INC.
G-10 SIX PAK PLUS (MICA)
Card Type Multi I/O
Chipset Controller Unidentified
I/O Options (1) Parallel, (2) Serial
Maximum Dram 576KB

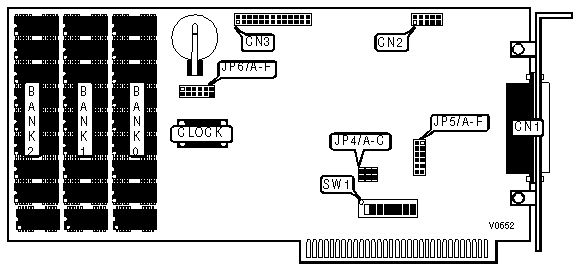

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------+----------+---------------------+----------|
| 25-pin serial | CN1 | 26-pin parallel | CN3 |
| port external | | port internal | |
|----------------+----------+---------------------+----------|
| 9-pin serial | CN2 | | |
| port Internal | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COM PORT 1 SELECT |
|------------------------------------------------------------|
| Setting | JP6/A |
|-------------------------------+----------------------------|
| COM1 enabled | Closed |
|-------------------------------+----------------------------|
| COM1 disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COM PORT 2 SELECT |
|------------------------------------------------------------|
| Setting | JP6/B |
|-------------------------------+----------------------------|
| COM2 enabled | Closed |
|-------------------------------+----------------------------|
| COM2 disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LPT1 SELECT |
|------------------------------------------------------------|
| Setting | JP6/C |
|-------------------------------+----------------------------|
| Enabled | Closed |
|-------------------------------+----------------------------|
| Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LPT2 SELECT |
|------------------------------------------------------------|
| Setting | JP6/D |
|-------------------------------+----------------------------|
| Enabled | Closed |
|-------------------------------+----------------------------|
| Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| GAME PORT SELECT |
|------------------------------------------------------------|
| Setting | JP6/E |
|-------------------------------+----------------------------|
| Enabled | Closed |
|-------------------------------+----------------------------|
| Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CLOCK SELECT |
|------------------------------------------------------------|
| Setting | JP6/F |
|-------------------------------+----------------------------|
| Enabled | Closed |
|-------------------------------+----------------------------|
| Disabled | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTING |
|------------------------------------------------------------|
| Swtich | Setting |
|-----------------------------+------------------------------|
| SW1/7 | N/A |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARITY SELECT |
|------------------------------------------------------------|
| Setting | SW1/8 |
|-------------------------------+----------------------------|
| Enabled | On |
|-------------------------------+----------------------------|
| Disabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Starting Address | Board RAM | SW1/1 | SW1/2 | SW1/3 |
|------------------+-----------+---------+---------+---------|
| 64KB | 576KB | Off | Off | Off |
|------------------+-----------+---------+---------+---------|
| 128KB | 512KB | Off | Off | On |
|------------------+-----------+---------+---------+---------|
| 192KB | 448KB | Off | On | Off |
|------------------+-----------+---------+---------+---------|
| 256KB | 384KB | Off | On | On |
|------------------+-----------+---------+---------+---------|
| 320KB | 320KB | On | Off | Off |
|------------------+-----------+---------+---------+---------|
| 384KB | 256KB | On | Off | On |
|------------------+-----------+---------+---------+---------|
| 448KB | 192KB | On | On | Off |
|------------------+-----------+---------+---------+---------|
| 512KB | 128KB | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BANK CONFIGURATION |
|------------------------------------------------------------|
| Bank 0 | Bank 1 | Bank 2 | Board | SW1/4 | SW1/5 | SW1/6 |
| | | | RAM | | | |
|--------+--------+--------+---------+-------+-------+-------|
| NONE | NONE | NONE | 0KB | Off | Off | Off |
|--------+--------+--------+---------+-------+-------+-------|
| 64K | NONE | NONE | 64KB | Off | Off | On |
|--------+--------+--------+---------+-------+-------+-------|
| 64K | 64K | NONE | 128KB | Off | On | Off |
|--------+--------+--------+---------+-------+-------+-------|
| 256K | NONE | NONE | 256KB | Off | On | On |
|--------+--------+--------+---------+-------+-------+-------|
| 64K | 256K | NONE | 320KB | On | Off | Off |
|--------+--------+--------+---------+-------+-------+-------|
| 64K | 64K | 256K | 384KB | On | Off | On |
|--------+--------+--------+---------+-------+-------+-------|
| 256K | 256K | NONE | 512KB | On | On | Off |
|--------+--------+--------+---------+-------+-------+-------|
| 64K | 256K | 256K | 576KB | On | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP5/A | JP5/B |
|--------------------+-------------------+-------------------|
| Force DSR true | Closed | Open |
|--------------------+-------------------+-------------------|
| DSR normal | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 CONFIGURATION (CONTINUED) |
|------------------------------------------------------------|
| Setting | JP5/C | JP5/D |
|--------------------+-------------------+-------------------|
| Force DCD true | Closed | Open |
|--------------------+-------------------+-------------------|
| DCD normal | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 CONFIGURATION (CONTINUED) |
|------------------------------------------------------------|
| Setting | JP5/E | JP5/F |
|--------------------+-------------------+-------------------|
| Force CTS true | Closed | Open |
|--------------------+-------------------+-------------------|
| CTS normal | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COM PORT INTERRUPT CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP4/A | JP4/B |
|--------------------+-------------------+-------------------|
| COM1 & IRQ4 | Open | Closed |
|--------------------+-------------------+-------------------|
| COM2 & IRQ3 | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT INTERRUPT SELECT |
|------------------------------------------------------------|
| IRQ7 | JP4/C |
|------------------------------+-----------------------------|
| Enable | Closed |
|------------------------------+-----------------------------|
| Disable | Open |
+------------------------------------------------------------+
