# AZTECH LABS, INC.
SOUND GALAXY PRO 16 EXTRA
Card Type Sound
Chipset Unidentified
Controller
I/O Options CD-ROM interface (2), SCSI expansion board, CD
Audio in, game/MIDI port, Line in, Speaker out,
Multimedia PC speaker out, PC speaker in,
Microphone jack, Wave table interface
Maximum DRAM N/A

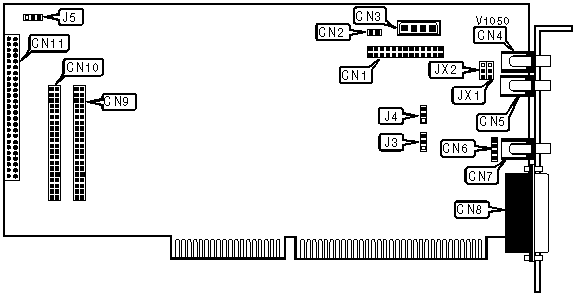

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Wave table | CN1 | Speaker out | CN7 |
| interface | | | |
|-------------------+----------+------------------+----------|
| PC speaker in | CN2 | Game/MIDI port | CN8 |
|-------------------+----------+------------------+----------|
| CD audio in | CN3 | Panasonic CD-ROM | CN9 |
|-------------------+----------+------------------+----------|
| Line in | CN4 | Mitsumi/Aztech | CN10 |
| | | CD-ROM | |
|-------------------+----------+------------------+----------|
| Microphone | CN5 | SCSI extension | CN11 |
| | | board | |
|-------------------+----------+------------------+----------|
| Multimedia PC | CN6 | | |
| speaker out | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| LINE OUT |
|------------------------------------------------------------|
| Setting | J3 | J4 |
|----------------------------------+------------+------------|
| » | Headphones/external | Pins 2 & 3 | Pins 2 & 3 |
| | amplifier | closed | closed |
|---+------------------------------+------------+------------|
| | 4 or 8 W Speakers | Pins 1 & 2 | Pins 1 & 2 |
| | | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MICROPHONE TYPE |
|------------------------------------------------------------|
| Type | JX1 | JX2 |
|------------------+--------------------+--------------------|
| » | Condenser | Pins 1 & 2 closed | Pins 1 & 2 closed |
|---+--------------+--------------------+--------------------|
| | Carbon | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EEPROM |
|------------------------------------------------------------|
| Setting | J5 |
|----------------------------+-------------------------------|
| » | Enabled | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Disabled | Pins 2 & 3 closed |
+------------------------------------------------------------+
