# AZTECH LABS, INC.
SOUND GALAXY WAVERIDER 32+
Card Type Sound
Chipset Unidentified
Controller
I/O Options CD-ROM interface (4), Special effects board (2),
CD Audio in, game/MIDI port, Line in, Line out
(2), Speaker (2), Microphone jack (2), Wave
table interface
Maximum DRAM N/A

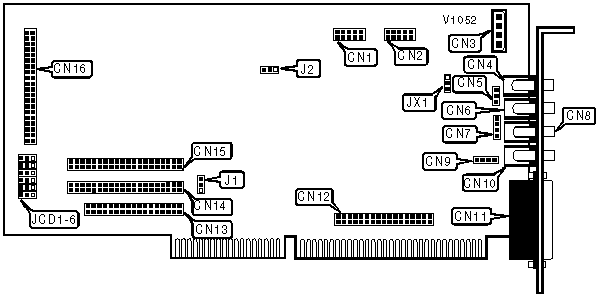

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------+----------+--------------------+----------|
| Special effects | CN1 | Multimedia PC | CN9 |
| board 2 | | speaker | |
|-----------------+----------+--------------------+----------|
| Special effects | CN2 | Speaker/headphones | CN10 |
| board 1 | | | |
|-----------------+----------+--------------------+----------|
| CD audio in | CN3 | Game/MIDI port | CN11 |
|-----------------+----------+--------------------+----------|
| Line in | CN4 | Wave table | CN12 |
| | | interface | |
|-----------------+----------+--------------------+----------|
| Multimedia PC | CN5 | Sony CD-ROM | CN13 |
| microphone | | | |
|-----------------+----------+--------------------+----------|
| Microphone | CN6 | Mitsumi/Aztech | CN14 |
| | | CD-ROM | |
|-----------------+----------+--------------------+----------|
| Multimedia PC | CN7 | Panasonic CD-ROM | CN15 |
| line out | | | |
|-----------------+----------+--------------------+----------|
| Line out | CN8 | IDE CD-ROM | CN16 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MICROPHONE TYPE |
|------------------------------------------------------------|
| Type | JX1 |
|----------------------------+-------------------------------|
| » | Condenser | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Carbon | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| I/O BASE ADDRESS |
|------------------------------------------------------------|
| Address | J1 |
|-----------------------------+------------------------------|
| » | 220h - 22Fh | Pins 1 & 2 closed |
|---+-------------------------+------------------------------|
| | 240h - 24Fh | Pins 2 & 3 Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EEPROM |
|------------------------------------------------------------|
| Setting | J2 |
|----------------------------+-------------------------------|
| » | Enabled | Pins 1 & 2 closed |
|---+------------------------+-------------------------------|
| | Disabled | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM SELECT |
|------------------------------------------------------------|
| Setting | JCD1 | JCD2 | JCD3 |
|----------------+--------------+--------------+-------------|
| IDE CD-ROM | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 |
| enabled | closed | closed | closed |
|----------------+--------------+--------------+-------------|
| AT CD-ROM | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| enabled | closed | closed | closed |
|------------------------------------------------------------|
| Note: AT CD-ROM interfaces are Panasonic, Mitsumi/Aztech |
| and Sony. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM SELECT (CONTINUED) |
|------------------------------------------------------------|
| Setting | JCD4 | JCD5 | JCD6 |
|---------------+--------------+--------------+--------------|
| IDE CD-ROM | Pins 2 & 3 | Pins 2 & 3 | Pins 2 & 3 |
| enabled | closed | closed | closed |
|---------------+--------------+--------------+--------------|
| AT CD-ROM | Pins 1 & 2 | Pins 1 & 2 | Pins 1 & 2 |
| enabled | closed | closed | closed |
+------------------------------------------------------------+
