# ACS COMPUTER GROUP
LASERWAVE FUTURA 16
Card Type Sound card
Chipset Unidentified
Controller
I/O Options CD-ROM audio (2), CD-ROM interface (3), daughter
board interface, game/MIDI port, line in, line
out, microphone in, speaker out, wavetable
connector
Maximum DRAM N/A

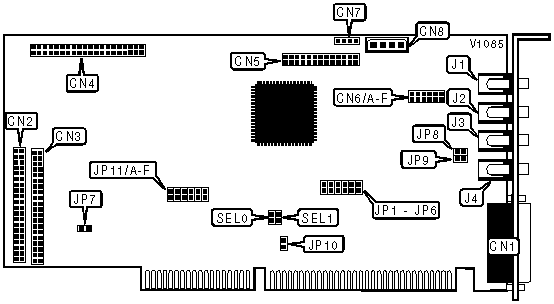

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------------+----------+----------------+----------|
| Game/MIDI port | CN1 | Sony CD - | CN7 |
| | | audio in | |
|---------------------+----------+----------------+----------|
| Sony CD-ROM | CN2 | Panasonic CD - | CN8 |
| interface (SCSI | | audio in | |
| extension | | | |
| interface) | | | |
|---------------------+----------+----------------+----------|
| Mitsumi CD-ROM | CN3 | Speaker out | J1 |
| interface | | | |
|---------------------+----------+----------------+----------|
| Panasonic CD-ROM | CN4 | Line out | J2 |
| interface | | | |
|---------------------+----------+----------------+----------|
| Wavetable connector | CN5 | Line in | J3 |
|---------------------+----------+----------------+----------|
| Daughter board | CN6 | Mic in | J4 |
| interface (3D space | | | |
| processor) | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MICROPHONE SELECTION |
|------------------------------------------------------------|
| Setting | JP8 | JP9 |
|------------------------------------------+--------+--------|
| » | All microphone/Electric condenser | Closed | Closed |
| | active | | |
|---+--------------------------------------+--------+--------|
| | Dynamic microphone active only | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| WINDOWS SOUND SYSTEM MODE I/O PORT ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | SEL0 | SEL1 |
|--------------------------+----------------+----------------|
| » | 530h | Closed | Closed |
|----------+---------------+----------------+----------------|
| | 604h | Open | Closed |
|----------+---------------+----------------+----------------|
| | E80h | Closed | Open |
|----------+---------------+----------------+----------------|
| | F40h | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| GAME PORT CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP11/A |
|----------------------------------+-------------------------|
| » | Enabled | Open |
|----+-----------------------------+-------------------------|
| | Disabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SOUND BLASTER PRO I/O PORT ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP11/B | JP11/C |
|---------------------------+----------------+---------------|
| » | 220h | Open | Closed |
|-------+-------------------+----------------+---------------|
| | 240h | Closed | Open |
|-------+-------------------+----------------+---------------|
| | 260h | Open | Open |
|-------+-------------------+----------------+---------------|
| | Disabled | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MPU-401 MIDI PORT CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP11/D |
|-----------------------------------+------------------------|
| » | Enabled | Open |
|-------+---------------------------+------------------------|
| | Disabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MPU-401 MIDI PORT I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP11/E |
|-------------------------------------+----------------------|
| » | 330h - 331h | Open |
|--------+----------------------------+----------------------|
| | 320h - 321h | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| GAME PORT I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP11/F |
|------------------------------------+-----------------------|
| » | 201h | Open |
|------+-----------------------------+-----------------------|
| | 200h - 207h | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM SELECTION |
|------------------------------------------------------------|
| Setting | JP7 |
|-----------------------------------+------------------------|
| » | Panasonic AT-bus | Closed |
|---+-------------------------------+------------------------|
| | Sony, Mitsumi, or SCSI bus | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CD-ROM I/O PORT ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP10 |
|----------------------------------+-------------------------|
| » | 340h | Open |
|---------+------------------------+-------------------------|
| | 320h | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SCSI CD-ROM INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP4 | JP5 | JP6 |
|-------------------+-------------+-------------+------------|
| » | Disabled | Open | Open | Open |
|---+---------------+-------------+-------------+------------|
| | 5 | Open | Open | Closed |
|---+---------------+-------------+-------------+------------|
| | 12 | Open | Closed | Open |
|---+---------------+-------------+-------------+------------|
| | 15 | Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MPU-401 MIDI PORT INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP1 | JP2 | JP3 |
|-------------------+-------------+-------------+------------|
| » | 9 | Closed | Open | Open |
|---+---------------+-------------+-------------+------------|
| | 5 | Open | Open | Closed |
|---+---------------+-------------+-------------+------------|
| | 7 | Open | Closed | Open |
|---+---------------+-------------+-------------+------------|
| | Disabled | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| 3D SPACE PROCESSOR INTERFACE CONFIGURATION |
|------------------------------------------------------------|
| Setting | CN6/A | CN6/B |CN6/C | CN6/D | CN6/E |CN6/F |
|-------------+--------+-------+------+-------+-------+------|
|» | Not | Closed |Closed | Open |Closed |Closed | Open |
| | attached | | | | | | |
|--+----------+--------+-------+------+-------+-------+------|
| | Attached | Open | Open | Open | Open | Open | Open |
|------------------------------------------------------------|
| Note: If daughter board is not attached add jumpers to the|
| interface so sound board can operate. If daughter board is|
| attached remove all jumpers from interface before |
| connecting. |
+------------------------------------------------------------+
