# ADVANCED GRAVIS COMPUTER TECHNOLOGY, LTD.
ULTRASOUND ACE V.1.0
Card Type Sound wavetable card
Chipset Controller ICS 1614
I/O Options Line in, line out
Maximum DRAM 1MB

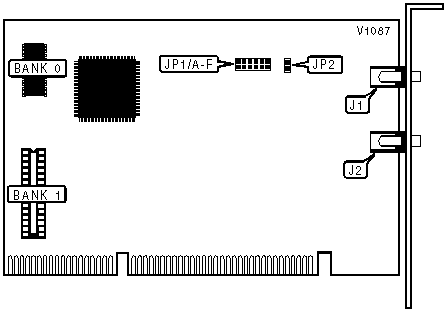

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------------+----------+------------------+----------|
| Line out | J1 | Line in | J2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
|Address | JP1/A | JP1/B | JP1/C | JP1/D | JP1/E | JP1/F |
|---------+--------+--------+--------+-------+-------+-------|
|» | 260h | Open | Open | Open | Open | Open |Closed |
|--+------+--------+--------+--------+-------+-------+-------|
| | 210h | Closed | Open | Open | Open | Open | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | 220h | Open | Closed | Open | Open | Open | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | 230h | Open | Open | Closed | Open | Open | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | 240h | Open | Open | Open |Closed | Open | Open |
|--+------+--------+--------+--------+-------+-------+-------|
| | 250h | Open | Open | Open | Open |Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ON-BOARD SOUND PROCESSOR CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP2 |
|----------------------------------------+-------------------|
| » | Disabled | Closed |
|---------------+------------------------+-------------------|
| | Enabled | Open |
|------------------------------------------------------------|
| Note: The Ultrasound is designed for use with |
| anohtersound card. If the Ultrasound is the only sound |
| card in the system, enable the on-board processors. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 512KB | (1) 512K x 8 | NONE |
|------------------+--------------------+--------------------|
| 1MB | (1) 512K x 8 | (1) 512K x 8 |
+------------------------------------------------------------+
