# ADVANCED MICROCOMPUTER SYSTEMS, INC.
EPP-2
Card Type Multi I/O
Chipset Unidentified
Controller
I/O Options Serial port(2), parallel port via DB-37
intermediaate connector
Maximum DRAM N/A

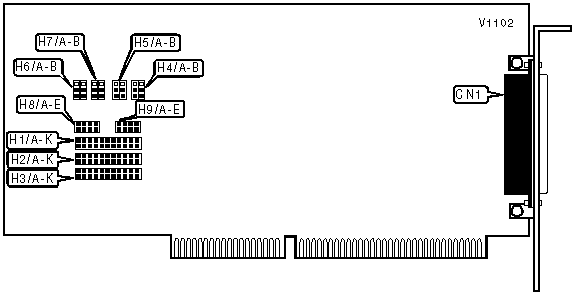

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------+-------------+---------------+------------|
| Serial port 1 | CN1 | Serial port 2 | CN1 |
|-----------------+-------------+---------------+------------|
| Parallel port 1 | CN1 | | |
+------------------------------------------------------------+
+--------------------------------------------------------------------------------+
| PARALLEL PORT INTERRUPT |
|--------------------------------------------------------------------------------|
|IRQ| H1/A | H1/B | H1/C | H1/D | H1/E | H1/F | H1/G | H1/H | H1/I | H1/J | H1/K |
|---+------+------+------+------+------+------+------+------+------+------+------|
| 2 |Closed| Open | Open | Open | Open | Open | Open | Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
| 3 | Open |Closed| Open | Open | Open | Open | Open | Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
| 4 | Open | Open |Closed| Open | Open | Open | Open | Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
| 5 | Open | Open | Open |Closed| Open | Open | Open | Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
| 6 | Open | Open | Open | Open |Closed| Open | Open | Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
| 7 | Open | Open | Open | Open | Open |Closed| Open | Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
|10 | Open | Open | Open | Open | Open | Open |Closed| Open | Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
|11 | Open | Open | Open | Open | Open | Open | Open |Closed| Open | Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
|12 | Open | Open | Open | Open | Open | Open | Open | Open |Closed| Open | Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
|14 | Open | Open | Open | Open | Open | Open | Open | Open | Open |Closed| Open |
|---+------+------+------+------+------+------+------+------+------+------+------|
|15 | Open | Open | Open | Open | Open | Open | Open | Open | Open | Open |Closed|
|--------------------------------------------------------------------------------|
| Note: Interrupt settings for H1 Shown. H2, and H3 use identical |
| configurations. H1 affects Parallel port 1, H2 affects serial port 1 and H3 |
| affects serial port 2. |
+--------------------------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 1 ADDRESS SELECT |
|------------------------------------------------------------|
| Address | H6/A | H6/B |
|------------------+--------------------+--------------------|
| COM1 (3F8h) | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| COM2 (2F8h) | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| COM3 (3E8h) | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| Disabled | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SERIAL PORT 2 ADDRESS SELECT |
|------------------------------------------------------------|
| Address | H7/A | H7/B |
|------------------+--------------------+--------------------|
| COM2 (2F8h) | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| COM3 (3F8h) | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| COM4 (2E8h) | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| Disabled | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT ADDRESS SELECT |
|------------------------------------------------------------|
| Address | H4/A | H4/B |
|------------------+--------------------+--------------------|
| 278h | Pins 1 & 2 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| 378h | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| N/A | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| Disabled | Pins 2 & 3 closed | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT MODE SELECT |
|------------------------------------------------------------|
| Mode | H5/A | H5/B |
|------------------+--------------------+--------------------|
| Normal | Pins 2 & 3 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| EPP | Pins 2 & 3 closed | Pins 1 & 2 closed |
|------------------+--------------------+--------------------|
| ECP | Pins 1 & 2 closed | Pins 2 & 3 closed |
|------------------+--------------------+--------------------|
| EPP & ECP | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
