# ARGUS TECHNOLOGIES CO., LTD.
JA-162I
Card Type Serial
Processor 80286
Processor Speed Unidentified
Maximum Onboard Memory 16KB dual-ported DRAM
Chipset Unidentified
I/O Options Serial ports (16)
Data Bus 16-bit ISA

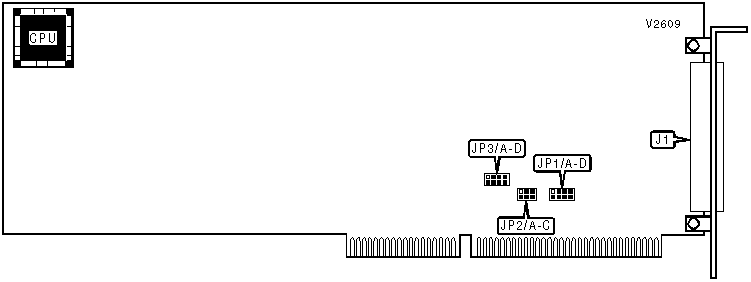

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------------+----------------------|
| Serial ports | J1 |
|------------------------------------------------------------|
| Note:Standard serial ports are provided on an |
| included adapter. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SHARED RAM ADDRESS |
|------------------------------------------------------------|
|Setting| JP1/A | JP1/B | JP1/C | JP1/D |JP2/A |JP2/B |JP2/C |
|-------+-------+-------+-------+-------+------+------+------|
|C0000h |Closed | Open | Open | Open |Closed| Open | Open |
|-------+-------+-------+-------+-------+------+------+------|
|C4000h | Open |Closed | Open | Open |Closed| Open | Open |
|-------+-------+-------+-------+-------+------+------+------|
|C8000h | Open | Open |Closed | Open |Closed| Open | Open |
|-------+-------+-------+-------+-------+------+------+------|
|CC000h | Open | Open | Open |Closed |Closed| Open | Open |
|-------+-------+-------+-------+-------+------+------+------|
|D0000h |Closed | Open | Open | Open | Open |Closed| Open |
|-------+-------+-------+-------+-------+------+------+------|
|D4000h | Open |Closed | Open | Open | Open |Closed| Open |
|-------+-------+-------+-------+-------+------+------+------|
|D8000h | Open | Open |Closed | Open | Open |Closed| Open |
|-------+-------+-------+-------+-------+------+------+------|
|DC000h | Open | Open | Open |Closed | Open |Closed| Open |
|-------+-------+-------+-------+-------+------+------+------|
|E0000h |Closed | Open | Open | Open | Open | Open |Closed|
|-------+-------+-------+-------+-------+------+------+------|
|E4000h | Open |Closed | Open | Open | Open | Open |Closed|
|-------+-------+-------+-------+-------+------+------+------|
|E8000h | Open | Open |Closed | Open | Open | Open |Closed|
|-------+-------+-------+-------+-------+------+------+------|
|EC000h | Open | Open | Open |Closed | Open | Open |Closed|
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT |
|------------------------------------------------------------|
| Setting | JP3/A | JP3/B | JP3/C | JP3/D |
|------------+-----------+-----------+-----------+-----------|
| IRQ10 | Open | Open | Open | Closed |
|------------+-----------+-----------+-----------+-----------|
| IRQ11 | Open | Open | Closed | Open |
|------------+-----------+-----------+-----------+-----------|
| IRQ12 | Open | Closed | Open | Open |
|------------+-----------+-----------+-----------+-----------|
| IRQ15 | Closed | Open | Open | Open |
+------------------------------------------------------------+
