# ACQUTEK CORPORATION
PM-9008
Card Type Solid-state disk
Chipset Unidentified
Maximum Onboard Memory 2MB SRAM/8MB Flash ROM or EPROM
Data Bus 8-bit ISA

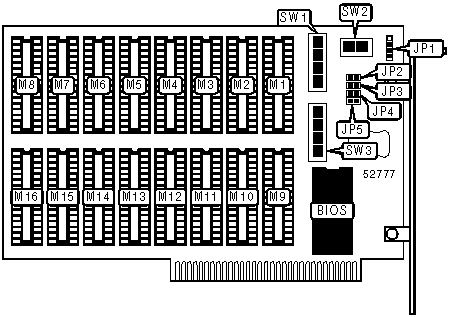

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-----------------------------------------------+------------|
| External battery connector (see pinout below) | JP1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| JP1 PINOUT |
|------------------------------------------------------------|
| Function | Pin | Function | Pin |
|---------------------+-----+--------------------------+-----|
| Battery positive in | 1 | Battery negative to | 3 |
| | | ground | |
|---------------------+-----+--------------------------+-----|
| Battery positive in | 2 | Battery negative to | 4 |
| | | ground | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|-----------------------------------------+-------+----------|
| » | On-board battery enabled | JP2 | Closed |
|---+-------------------------------------+-------+----------|
| | On-board battery disabled | JP2 | Open |
|---+-------------------------------------+-------+----------|
| » | Shared memory address set to D0000h | JP3 | Closed |
|---+-------------------------------------+-------+----------|
| | Shared memory address set to DC000h | JP3 | Open |
|---+-------------------------------------+-------+----------|
| » | Base I/O address set to 200h | JP4 | Closed |
|---+-------------------------------------+-------+----------|
| | Base I/O address set to 380h | JP4 | Open |
|---+-------------------------------------+-------+----------|
| » | SRAM is not write protected | JP5 | Open |
|---+-------------------------------------+-------+----------|
| | SRAM is write protected | JP5 | Closed |
|---+-------------------------------------+-------+----------|
| | Chip M1 contains SRAM | SW1/1 | On |
|---+-------------------------------------+-------+----------|
| | Chip M1 contains EPROM or Flash ROM | SW1/1 | Off |
|---+-------------------------------------+-------+----------|
| | Chip M2 contains SRAM | SW1/2 | On |
|---+-------------------------------------+-------+----------|
| | Chip M2 contains EPROM or Flash ROM | SW1/2 | Off |
|---+-------------------------------------+-------+----------|
| | Chip M3 contains SRAM | SW1/3 | On |
|---+-------------------------------------+-------+----------|
| | Chip M3 contains EPROM or Flash ROM | SW1/3 | Off |
|---+-------------------------------------+-------+----------|
| | Chip M4 contains SRAM | SW1/4 | On |
|---+-------------------------------------+-------+----------|
| | Chip M4 contains EPROM or Flash ROM | SW1/4 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS (CON’T) |
|------------------------------------------------------------|
| Setting | Label | Position |
|----------------------------------------+-------+-----------|
| Chip M5 contains SRAM | SW1/5 | On |
|----------------------------------------+-------+-----------|
| Chip M5 contains EPROM or Flash ROM | SW1/5 | Off |
|----------------------------------------+-------+-----------|
| Chip M6 contains SRAM | SW1/6 | On |
|----------------------------------------+-------+-----------|
| Chip M6 contains EPROM or Flash ROM | SW1/6 | Off |
|----------------------------------------+-------+-----------|
| Chip M7 contains SRAM | SW1/7 | On |
|----------------------------------------+-------+-----------|
| Chip M7 contains EPROM or Flash ROM | SW1/7 | Off |
|----------------------------------------+-------+-----------|
| Chip M8 contains SRAM | SW1/8 | On |
|----------------------------------------+-------+-----------|
| Chip M8 contains EPROM or Flash ROM | SW1/8 | Off |
|----------------------------------------+-------+-----------|
| Chip M9 contains SRAM | SW3/1 | On |
|----------------------------------------+-------+-----------|
| Chip M9 contains EPROM or Flash ROM | SW3/1 | Off |
|----------------------------------------+-------+-----------|
| Chip M10 contains SRAM | SW3/2 | On |
|----------------------------------------+-------+-----------|
| Chip M10 contains EPROM or Flash ROM | SW3/2 | Off |
|----------------------------------------+-------+-----------|
| Chip M11 contains SRAM | SW3/3 | On |
|----------------------------------------+-------+-----------|
| Chip M11 contains EPROM or Flash ROM | SW3/3 | Off |
|----------------------------------------+-------+-----------|
| Chip M12 contains SRAM | SW3/4 | On |
|----------------------------------------+-------+-----------|
| Chip M12 contains EPROM or Flash ROM | SW3/4 | Off |
|----------------------------------------+-------+-----------|
| Chip M13 contains SRAM | SW3/5 | On |
|----------------------------------------+-------+-----------|
| Chip M13 contains EPROM or Flash ROM | SW3/5 | Off |
|----------------------------------------+-------+-----------|
| Chip M14 contains SRAM | SW3/6 | On |
|----------------------------------------+-------+-----------|
| Chip M14 contains EPROM or Flash ROM | SW3/6 | Off |
|----------------------------------------+-------+-----------|
| Chip M15 contains SRAM | SW3/7 | On |
|----------------------------------------+-------+-----------|
| Chip M15 contains EPROM or Flash ROM | SW3/7 | Off |
|----------------------------------------+-------+-----------|
| Chip M16 contains SRAM | SW3/8 | On |
|----------------------------------------+-------+-----------|
| Chip M16 contains EPROM or Flash ROM | SW3/8 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRIVE SELECTION |
|------------------------------------------------------------|
| Setting | SW2/1 | SW2/2 | SW2/3 | SW2/4 |
|----------------+----------+----------+----------+----------|
| | A: | On | Off | Off | Off |
|---+------------+----------+----------+----------+----------|
| » | B: | Off | On | Off | Off |
|---+------------+----------+----------+----------+----------|
| | C: | Off | Off | On | Off |
|---+------------+----------+----------+----------+----------|
| | D: | Off | Off | Off | On |
|---+------------+----------+----------+----------+----------|
| | Disabled | Off | Off | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MEMORY CONFIGURATION |
|------------------------------------------------------------|
| The memory sockets (M1 - M16) on the PM-9008 accept |
| SRAM chips (62010), EPROM chips (27010, 27020, or |
| 27040), and Flash EPROM chips (28F010, 28F020, or |
| 28F040). The Sockets can be filled in any order and |
| SRAM chips can be mixed with either EPROMs or Flash |
| EPROMs, however all EPROM or Flash EPROM must be the |
| same size (i.e. all 27010 chips or all 28F040 chips). |
+------------------------------------------------------------+
