# ACQUTEK CORPORATION
PA-DA12, PA-DA16
Card Type Data acquisition
Chipset Unidentified
I/O Options Analog output
Data Bus 8/16 bit ISA

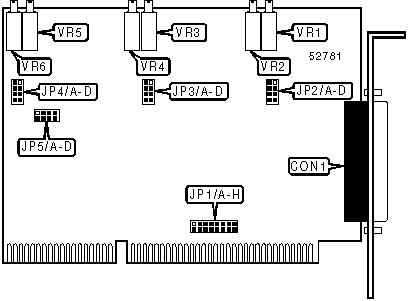

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------------+-------+------------------+-------|
| Analog output (see | CON1 | D/A converter 2 | VR4 |
| pinout below) | | offset selector | |
|-------------------------+-------+------------------+-------|
| D/A converter 1 range | VR1 | D/A converter 3 | VR5 |
| selector | | range selector | |
|-------------------------+-------+------------------+-------|
| D/A converter 1 offset | VR2 | D/A converter 3 | VR6 |
| selector | | offset selector | |
|-------------------------+-------+------------------+-------|
| D/A converter 2 range | VR3 | | |
| selector | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CON1 PINOUT |
|------------------------------------------------------------|
| Function | Pin | Function | Pin |
|----------------------+-------+---------------------+-------|
| D/A 1 voltage ground | 1 | D/A 1 voltage | 20 |
| | | output | |
|----------------------+-------+---------------------+-------|
| D/A 2 voltage ground | 2 | D/A 2 voltage | 21 |
| | | output | |
|----------------------+-------+---------------------+-------|
| D/A 3 voltage ground | 3 | D/A 3 voltage | 22 |
| | | output | |
|----------------------+-------+---------------------+-------|
| Not used | 4-10 | Not used | 23-28 |
|----------------------+-------+---------------------+-------|
| D/A 1 current ground | 11 | D/A 1 current | 29 |
| | | output | |
|----------------------+-------+---------------------+-------|
| D/A 2 current ground | 12 | D/A 2 current | 30 |
| | | output | |
|----------------------+-------+---------------------+-------|
| D/A 3 current ground | 13 | D/A 3 current | 31 |
| | | output | |
|----------------------+-------+---------------------+-------|
| Not used | 14-19 | Not used | 32-37 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | JP2/D | Open |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP3/D | Open |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP4/D | Open |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP5/A | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP5/B | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP5/C | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP5/D | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+---------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|---------------------------------------------------------------|
|Setting|JP1/A |JP1/B |JP1/C |JP1/D |JP1/E |JP1/F |JP1/G |JP1/H |
|-------+------+------+------+------+------+------+------+------|
| |000h|Closed|Closed|Closed|Closed|Closed|Closed|Closed|Closed|
|--+----+------+------+------+------+------+------+------+------|
| |010h|Closed|Closed|Closed|Closed|Closed|Closed|Closed| Open |
|--+----+------+------+------+------+------+------+------+------|
| |020h|Closed|Closed|Closed|Closed|Closed|Closed| Open |Closed|
|--+----+------+------+------+------+------+------+------+------|
| |030h|Closed|Closed|Closed|Closed|Closed|Closed| Open | Open |
|--+----+------+------+------+------+------+------+------+------|
| |040h|Closed|Closed|Closed|Closed|Closed| Open |Closed|Closed|
|--+----+------+------+------+------+------+------+------+------|
|» |2E0h|Closed|Closed| Open |Closed| Open | Open | Open |Closed|
|--+----+------+------+------+------+------+------+------+------|
| |FB0h| Open | Open | Open | Open | Open |Closed| Open | Open |
|--+----+------+------+------+------+------+------+------+------|
| |FC0h| Open | Open | Open | Open | Open | Open |Closed|Closed|
|--+----+------+------+------+------+------+------+------+------|
| |FD0h| Open | Open | Open | Open | Open | Open |Closed| Open |
|--+----+------+------+------+------+------+------+------+------|
| |FE0h| Open | Open | Open | Open | Open | Open | Open |Closed|
|--+----+------+------+------+------+------+------+------+------|
| |FF0h| Open | Open | Open | Open | Open | Open | Open | Open |
|---------------------------------------------------------------|
| Note: A total of 256 base address settings are available. |
| The jumpers are a binary representation of the decimal |
| memory addresses. JP1/A is the Most Significant Bit and |
| jumper JP1/H is the Least Significant Bit. The jumpers |
| have the following decimal values: JP1/A=2048, JP1/B=1024,|
| JP1/C=512, JP1/D=256, JP1/E=128, JP1/F=64, JP1/G=32, |
| JP1/H=16. Open the jumpers and add the values of the |
| jumpers that are open to obtain the correct memory |
| address. (Open=1, Closed=0) |
+---------------------------------------------------------------+
+------------------------------------------------------------+
| OUTPUT VOLTAGE 1 SELECTION |
|------------------------------------------------------------|
| Setting | JP2/A | JP2/B | JP2/C |
|---------------+--------------+--------------+--------------|
| 0V to 5V | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| 0V to 10V | Open | Closed | Open |
|---------------+--------------+--------------+--------------|
| -5V to 5V | Closed | Open | Closed |
|---------------+--------------+--------------+--------------|
| -10V to 10V | Closed | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| OUTPUT VOLTAGE 2 SELECTION |
|------------------------------------------------------------|
| Setting | JP3/A | JP3/B | JP3/C |
|---------------+--------------+--------------+--------------|
| 0V to 5V | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| 0V to 10V | Open | Closed | Open |
|---------------+--------------+--------------+--------------|
| -5V to 5V | Closed | Open | Closed |
|---------------+--------------+--------------+--------------|
| -10V to 10V | Closed | Closed | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| OUTPUT VOLTAGE 3 SELECTION |
|------------------------------------------------------------|
| Setting | JP4/A | JP4/B | JP4/C |
|---------------+--------------+--------------+--------------|
| 0V to 5V | Open | Open | Closed |
|---------------+--------------+--------------+--------------|
| 0V to 10V | Open | Closed | Open |
|---------------+--------------+--------------+--------------|
| -5V to 5V | Closed | Open | Closed |
|---------------+--------------+--------------+--------------|
| -10V to 10V | Closed | Closed | Open |
+------------------------------------------------------------+
