# AST RESEARCH, INC.
RAMPAGE/2
Card Type Memory
Chipset Unidentified
Maximum Onboard Memory 2MB DRAM
Data Bus 8-bit ISA

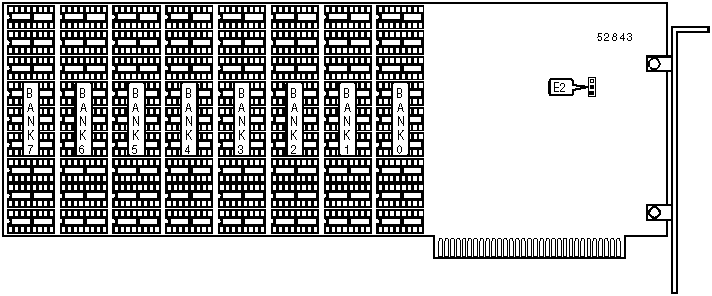

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|----------------------------------------+-------------------|
| Autoconfigure mode jumper | E2 |
|------------------------------------------------------------|
| Note:The function of E2 is to signal to the |
| configuration program that the configuration of the |
| board has changed. To trigger this function, before |
| powering on the computer change the setting of jumper |
| E2 from pins 1 & 2 closed to pins 2 & 3 closed, or |
| vice-versa. Then the configuration program will |
| auto-detect the amount of memory currently installed. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION - BANKS 0-3 |
|------------------------------------------------------------|
| Setting | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|---------+-------------+------------+------------+----------|
| 64KB | (9) 64K x 1 | None | None | None |
|---------+-------------+------------+------------+----------|
| 128KB | (9) 64K x 1 | (9) 64K x | None | None |
| | | 1 | | |
|---------+-------------+------------+------------+----------|
| 256KB | (9) 256K x | None | None | None |
| | 1 | | | |
|---------+-------------+------------+------------+----------|
| 320KB | (9) 64K x 1 | (9) 256K x | None | None |
| | | 1 | | |
|---------+-------------+------------+------------+----------|
| 384KB | (9) 64K x 1 | (9) 64K x | (9) 256K x | None |
| | | 1 | 1 | |
|---------+-------------+------------+------------+----------|
| 512KB | (9) 256K x | (9) 256K x | None | None |
| | 1 | 1 | | |
|---------+-------------+------------+------------+----------|
| 576KB | (9) 64K x 1 | (9) 256K x | (9) 256K x | None |
| | | 1 | 1 | |
|---------+-------------+------------+------------+----------|
| 640KB | (9) 64K x 1 | (9) 64K x | (9) 256K x | (9) 256K |
| | | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 768KB | (9) 256K x | (9) 256K x | (9) 256K x | None |
| | 1 | 1 | 1 | |
|---------+-------------+------------+------------+----------|
| 832KB | (9) 64K x 1 | (9) 256K x | (9) 256K x | (9) 256K |
| | | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 896KB | (9) 64K x 1 | (9) 64K x | (9) 256K x | (9) 256K |
| | | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 1024KB | (9) 256K x | (9) 256K x | (9) 256K x | (9) 256K |
| | 1 | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 1088KB | (9) 64K x 1 | (9) 256K x | (9) 256K x | (9) 256K |
| | | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 1152KB | (9) 64K x 1 | (9) 64K x | (9) 256K x | (9) 256K |
| | | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 1280KB | (9) 256K x | (9) 256K x | (9) 256K x | (9) 256K |
| | 1 | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 1344KB | (9) 64K x 1 | (9) 256K x | (9) 256K x | (9) 256K |
| | | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 1408KB | (9) 64K x 1 | (9) 64K x | (9) 256K x | (9) 256K |
| | | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 1536KB | (9) 256K x | (9) 256K x | (9) 256K x | (9) 256K |
| | 1 | 1 | 1 | x 1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION - BANKS 0-3 (CON’T) |
|------------------------------------------------------------|
| Setting | Bank 0 | Bank 1 | Bank 2 | Bank 3 |
|---------+-------------+------------+------------+----------|
| 1600KB | (9) 64K x 1 | (9) 256K x | (9) 256K x | (9) 256K |
| | | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 1664KB | (9) 64K x 1 | (9) 64K x | (9) 256K x | (9) 256K |
| | | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 1792KB | (9) 256K x | (9) 256K x | (9) 256K x | (9) 256K |
| | 1 | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 1856KB | (9) 64K x 1 | (9) 256K x | (9) 256K x | (9) 256K |
| | | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 2048KB | (9) 256K x | (9) 256K x | (9) 256K x | (9) 256K |
| | 1 | 1 | 1 | x 1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION - BANKS 4-7 |
|------------------------------------------------------------|
| Setting | Bank 4 | Bank 5 | Bank 6 | Bank 7 |
|---------+-------------+------------+------------+----------|
| 64KB | None | None | None | None |
|---------+-------------+------------+------------+----------|
| 128KB | None | None | None | None |
|---------+-------------+------------+------------+----------|
| 256KB | None | None | None | None |
|---------+-------------+------------+------------+----------|
| 320KB | None | None | None | None |
|---------+-------------+------------+------------+----------|
| 384KB | None | None | None | None |
|---------+-------------+------------+------------+----------|
| 512KB | None | None | None | None |
|---------+-------------+------------+------------+----------|
| 576KB | None | None | None | None |
|---------+-------------+------------+------------+----------|
| 640KB | None | None | None | None |
|---------+-------------+------------+------------+----------|
| 768KB | None | None | None | None |
|---------+-------------+------------+------------+----------|
| 832KB | None | None | None | None |
|---------+-------------+------------+------------+----------|
| 896KB | (9) 256K x | None | None | None |
| | 1 | | | |
|---------+-------------+------------+------------+----------|
| 1024KB | None | None | None | None |
|---------+-------------+------------+------------+----------|
| 1088KB | (9) 256K x | None | None | None |
| | 1 | | | |
|---------+-------------+------------+------------+----------|
| 1152KB | (9) 256K x | (9) 256K x | None | None |
| | 1 | 1 | | |
|---------+-------------+------------+------------+----------|
| 1280KB | (9) 256K x | None | None | None |
| | 1 | | | |
|---------+-------------+------------+------------+----------|
| 1344KB | (9) 256K x | (9) 256K x | None | None |
| | 1 | 1 | | |
|---------+-------------+------------+------------+----------|
| 1408KB | (9) 256K x | (9) 256K x | (9) 256K x | None |
| | 1 | 1 | 1 | |
|---------+-------------+------------+------------+----------|
| 1536KB | (9) 256K x | (9) 256K x | None | None |
| | 1 | 1 | | |
|---------+-------------+------------+------------+----------|
| 1600KB | (9) 256K x | (9) 256K x | (9) 256K x | None |
| | 1 | 1 | 1 | |
|---------+-------------+------------+------------+----------|
| 1664KB | (9) 256K x | (9) 256K x | (9) 256K x | (9) 256K |
| | 1 | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 1792KB | (9) 256K x | (9) 256K x | (9) 256K x | None |
| | 1 | 1 | 1 | |
|---------+-------------+------------+------------+----------|
| 1856KB | (9) 256K x | (9) 256K x | (9) 256K x | (9) 256K |
| | 1 | 1 | 1 | x 1 |
|---------+-------------+------------+------------+----------|
| 2048KB | (9) 256K x | (9) 256K x | (9) 256K x | (9) 256K |
| | 1 | 1 | 1 | x 1 |
+------------------------------------------------------------+
