# ACER, INC.
S611
Card Type Sound card
Chip Set Unidentified
I/O Options CD-ROM ATAPI interface, game/MIDI port, microphone
in, line in, speak/line out, CD-audio in (3),
wavetable
Data Bus 16-bit ISA

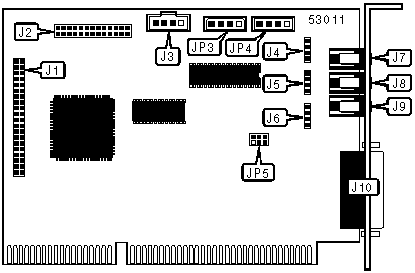

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------+-------+------------------------+-------|
| ATAPI CD-ROM | J1 | Line in phonejack | J7 |
| connector | | | |
|-------------------+-------+------------------------+-------|
| Wavetable | J2 | Microphone in | J8 |
| | | phonejack | |
|-------------------+-------+------------------------+-------|
| Audio in - CD-ROM | J3 | Line out phonejack | J9 |
| (Sony) | | | |
|-------------------+-------+------------------------+-------|
| Line in | J4 | Game/MIDI port | J10 |
|-------------------+-------+------------------------+-------|
| Microphone in | J5 | Audio in - CD-ROM | JP3 |
| | | (Creative) | |
|-------------------+-------+------------------------+-------|
| Line out | J6 | Audio in - CD-ROM | JP4 |
| | | (Mitsumi) | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------+-------+--------------------------|
| ยป | Speak out | JP5 | Pins 3 & 5, 4 & 6 closed |
|---+---------------------+-------+--------------------------|
| | Line out | JP5 | Pins 1 & 3, 2 & 4 closed |
+------------------------------------------------------------+
