# ACER, INC.
S629
Card Type Sound card
Chip Set Unidentified
I/O Options CD-ROM ATAPI interface, game/MIDI port, microphone
in (2), line in (2), speak/line out (2), CD-audio
in (3), wavetable
Data Bus 16-bit ISA
IMG IMG 1
+------------------------------------------------------------+

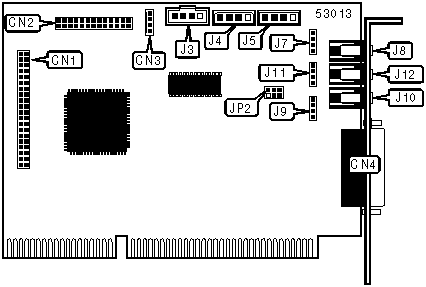

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------------+-------+---------------------+-------|
| ATAPI CD-ROM | CN1 | Line in (internal) | J7 |
| connector | | | |
|----------------------+-------+---------------------+-------|
| Wavetable connector | CN2 | Line in (external) | J8 |
|----------------------+-------+---------------------+-------|
| Mono in | CN3 | Line/speak out | J9 |
| | | (internal) | |
|----------------------+-------+---------------------+-------|
| Game/MIDI port | CN4 | Line/speak out | J10 |
| | | (external) | |
|----------------------+-------+---------------------+-------|
| Audio in CD-ROM | J3 | Microphone | J11 |
| (Sony) | | (internal) | |
|----------------------+-------+---------------------+-------|
| Audio in CD-ROM | J4 | Microphone jack | J12 |
| (Creative) | | | |
|----------------------+-------+---------------------+-------|
| Audio in CD-ROM | J5 | | |
| (Mitsumi) | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------+-------+--------------------------|
| ยป | Speak out | JP2 | Pins 3 & 5, 4 & 6 closed |
|---+---------------------+-------+--------------------------|
| | Line out | JP2 | Pins 1 & 3, 2 & 4 closed |
+------------------------------------------------------------+
