# ACS COMPUTER GROUP
16PNP FD SOUND CARD
Card Type Sound card
Chipset ESS ES1868
I/O Options CD-ROM interface, CD-ROM audio in, game/MIDI port,
audio line in (2), microphone in, speaker out,
wavetable header
Data Bus 16-bit ISA

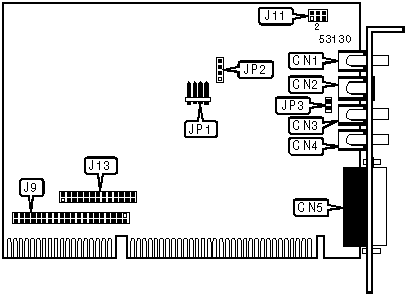

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|----------------+-------+---------------------------+-------|
| Audio line out | CN1 | IDE CD-ROM interface | J9 |
|----------------+-------+---------------------------+-------|
| DC power out | CN2 | Wavetable daughterboard | J13 |
| | | header | |
|----------------+-------+---------------------------+-------|
| Audio line in | CN3 | CD-ROM audio in | JP1 |
|----------------+-------+---------------------------+-------|
| Microphone in | CN4 | Audio line in | JP2 |
|----------------+-------+---------------------------+-------|
| Game/MIDI port | CN5 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|---------------------------------+-------+------------------|
| » | Internal amplifier disabled | J11 | Pins 1 & 2, 4 & |
| | | | 5 closed |
|---+-----------------------------+-------+------------------|
| | Internal amplifier enabled | J11 | Pins 2 & 3, 5 & |
| | | | 6 closed |
|---+-----------------------------+-------+------------------|
| » | CN2 outputs 6V DC | JP3 | Closed |
|---+-----------------------------+-------+------------------|
| | CN2 outputs 9V DC | JP3 | Open |
+------------------------------------------------------------+
