# ARCHIVE CORPORATION
SC499R
Card Type Tape drive controller
Chip Set Unidentified
Maximum Onboard Memory Unidentified
I/O Options 1/4 inch cartridge tape drive
Tape Format QIC 11, QIC 24
Data Bus 8-bit ISA
Card Size Three-quarter length, full-height

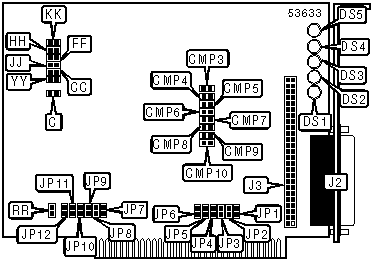

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------------+-------+-------------+-------|
| Tape drive connector - | J2 | Tape drive | J3 |
| external | | connector - | |
| | | internal | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| » | Factory configured - do not alter | C | Open |
|---+------------------------------------+-------+-----------|
| » | Tape format - QIC-24 | CC | Closed |
|---+------------------------------------+-------+-----------|
| | Tape format - QIC-11 | CC | Open |
|---+------------------------------------+-------+-----------|
| » | Factory configured - do not alter | FF | Open |
|---+------------------------------------+-------+-----------|
| » | Factory configured - do not alter | HH | Open |
|---+------------------------------------+-------+-----------|
| » | Factory configured - do not alter | JJ | Open |
|---+------------------------------------+-------+-----------|
| » | Power-on test enabled | KK | Closed |
|---+------------------------------------+-------+-----------|
| | Power-on test disabled | KK | Open |
|---+------------------------------------+-------+-----------|
| » | Factory configured - do not alter | RR | Open |
|---+------------------------------------+-------+-----------|
| » | Track selection - 9 | YY | Closed |
|---+------------------------------------+-------+-----------|
| | Track selection - 4 | YY | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | JP6 | JP5 | JP4 | JP3 | JP2 | JP1 |
|---------+--------+--------+--------+-------+-------+-------|
|» | 1 | Closed | Open | Open |Closed | Open | Open |
|---+-----+--------+--------+--------+-------+-------+-------|
| | 2 | Open | Closed | Open | Open |Closed | Open |
|---+-----+--------+--------+--------+-------+-------+-------|
| | 3 | Open | Open | Closed | Open | Open |Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | CMP3 |CMP4 |CMP5 |CMP6 |CMP7 |CMP8 |CMP9 |CMP10 |
|----------+------+-----+-----+-----+-----+-----+-----+------|
| | 0h | On | On | On | On | On | On | On | On |
|---+------+------+-----+-----+-----+-----+-----+-----+------|
| | 8h | Off | On | On | On | On | On | On | On |
|---+------+------+-----+-----+-----+-----+-----+-----+------|
| | 10h | On | Off | On | On | On | On | On | On |
|---+------+------+-----+-----+-----+-----+-----+-----+------|
| | 18h | Off | Off | On | On | On | On | On | On |
|---+------+------+-----+-----+-----+-----+-----+-----+------|
| | 20h | On | On | Off | On | On | On | On | On |
|---+------+------+-----+-----+-----+-----+-----+-----+------|
|» | 200h | On | On | On | On | On | On | Off | On |
|---+------+------+-----+-----+-----+-----+-----+-----+------|
| | 7D8h | Off | Off | On | Off | Off | Off | Off | Off |
|---+------+------+-----+-----+-----+-----+-----+-----+------|
| | 7E0h | On | On | Off | Off | Off | Off | Off | Off |
|---+------+------+-----+-----+-----+-----+-----+-----+------|
| | 7E8h | Off | On | Off | Off | Off | Off | Off | Off |
|---+------+------+-----+-----+-----+-----+-----+-----+------|
| | 7F0h | On | Off | Off | Off | Off | Off | Off | Off |
|---+------+------+-----+-----+-----+-----+-----+-----+------|
| | 7F8h | Off | Off | Off | Off | Off | Off | Off | Off |
|------------------------------------------------------------|
| Note: |
| |
|A total of 128 base address settings are available. The |
|jumpers are a binary representation of the decimal memory |
|addresses. Jumper CMP10 is the Most Significant Bit and |
|jumper CMP3 is the Least Significant Bit. The jumpers have |
|the following decimal values: CMP10=1024, CMP9=512, |
|CMP8=256, CMP7=128, CMP6=64, CMP5=32, CMP4=16, CMPA3=8. Turn|
|off the jumpers and add the values of the jumpers and |
|convert to hexadecimal to obtain the correct memory address.|
|(Off=1, On=0) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP7 | JP8 | JP9 | JP10 | JP11 | JP12 |
|--------+--------+--------+--------+--------+-------+-------|
| | IRQ2 | Open | Open | Open | Open | Open |Closed |
|-+------+--------+--------+--------+--------+-------+-------|
| | IRQ3 | Open | Open | Open | Open |Closed | Open |
|-+------+--------+--------+--------+--------+-------+-------|
| | IRQ4 | Open | Open | Open | Closed | Open | Open |
|-+------+--------+--------+--------+--------+-------+-------|
|»| IRQ5 | Open | Open | Closed | Open | Open | Open |
|-+------+--------+--------+--------+--------+-------+-------|
| | IRQ6 | Open | Closed | Open | Open | Open | Open |
|-+------+--------+--------+--------+--------+-------+-------|
| | IRQ7 | Closed | Open | Open | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| Note: The function of the LEDs is unidentified, however on |
| power up or reset all LEDs will light up. When the reset |
| or self test is completed the LEDs will turn off. |
+------------------------------------------------------------+
