# AQUTEK CORPORATION
PA-MD12, PA-MD16
Card Type Data Acquisition
Chip Set None
Maximum Onboard Memory Unidentified
I/O Options Analog/digital I/O
Data Bus 16-bit ISA
Card Size Three-quarter length

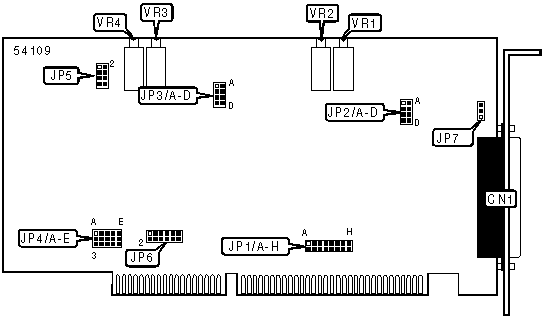

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|--------------------------+-------+-----------------+-------|
| 37-pin analog/digital | CN1 | D/A 1 converter | VR2 |
| signals connector | | range selector | |
|--------------------------+-------+-----------------+-------|
| External clock input | JP7 | D/A 2 converter | VR3 |
| | | offset selector | |
|--------------------------+-------+-----------------+-------|
| D/A 1 converter offset | VR1 | D/A 2 converter | VR4 |
| selector | | range selector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|--------------------------------+-------+-------------------|
| » | Factory configured - do | JP5 | Pins 1 & 2, 3 & 4 |
| | not alter | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | JP6 |
|--------------------+---------------------------------------|
| 0 | Pins 9 & 10, 11 & 12 closed |
|--------------------+---------------------------------------|
| 1 | Pins 5 & 6, 7 & 8 closed |
|--------------------+---------------------------------------|
| 3 | Pins 1 & 2, 3 & 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| D/A 1 OUTPUT VOLTAGE RANGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP2/A | JP2/B | JP2/C | JP2/D |
|-------------------------+--------+--------+--------+-------|
| » | 0V to 5V | Open | Open | Closed | Open |
|---+---------------------+--------+--------+--------+-------|
| | 0V to 10V | Open | Closed | Open | Open |
|---+---------------------+--------+--------+--------+-------|
| | -5V to 5V | Closed | Open | Closed | Open |
|---+---------------------+--------+--------+--------+-------|
| | -10V to 10V | Closed | Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| D/A 2 OUTPUT VOLTAGE RANGE SELECTION |
|------------------------------------------------------------|
| Voltage | JP3/A | JP3/B | JP3/C | JP3/D |
|-------------------------+--------+--------+--------+-------|
| » | 0V to 5V | Open | Open | Closed | Open |
|---+---------------------+--------+--------+--------+-------|
| | 0V to 10V | Open | Closed | Open | Open |
|---+---------------------+--------+--------+--------+-------|
| | -5V to 5V | Closed | Open | Closed | Open |
|---+---------------------+--------+--------+--------+-------|
| | -10V to 10V | Closed | Closed | Open | Open |
+------------------------------------------------------------+
+---------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|---------------------------------------------------------------|
|Setting|JP1/A |JP1/B |JP1/C |JP1/D |JP1/E |JP1/F |JP1/G |JP1/H |
|-------+------+------+------+------+------+------+------+------|
| |000h|Closed|Closed|Closed|Closed|Closed|Closed|Closed|Closed|
|--+----+------+------+------+------+------+------+------+------|
| |010h|Closed|Closed|Closed|Closed|Closed|Closed|Closed| Open |
|--+----+------+------+------+------+------+------+------+------|
| |020h|Closed|Closed|Closed|Closed|Closed|Closed| Open |Closed|
|--+----+------+------+------+------+------+------+------+------|
| |030h|Closed|Closed|Closed|Closed|Closed|Closed| Open | Open |
|--+----+------+------+------+------+------+------+------+------|
| |040h|Closed|Closed|Closed|Closed|Closed| Open |Closed|Closed|
|--+----+------+------+------+------+------+------+------+------|
|» |2E0h|Closed|Closed| Open |Closed| Open | Open | Open |Closed|
|--+----+------+------+------+------+------+------+------+------|
| |FB0h| Open | Open | Open | Open | Open |Closed| Open | Open |
|--+----+------+------+------+------+------+------+------+------|
| |FC0h| Open | Open | Open | Open | Open | Open |Closed|Closed|
|--+----+------+------+------+------+------+------+------+------|
| |FD0h| Open | Open | Open | Open | Open | Open |Closed| Open |
|--+----+------+------+------+------+------+------+------+------|
| |FE0h| Open | Open | Open | Open | Open | Open | Open |Closed|
|--+----+------+------+------+------+------+------+------+------|
| |FF0h| Open | Open | Open | Open | Open | Open | Open | Open |
|---------------------------------------------------------------|
| Note: |
| |
|A total of 256 base address settings are available. The jumpers|
|are a binary representation of the decimal memory addresses. |
|JP1/A is the Most Significant Bit and switch JP1/H is the Least|
|Significant Bit. The switches have the following decimal |
|values: JP4/A=2048, JP1/B=1024, JP1/C=512, JP1/D=256, |
|JP1/E=128, JP1/F=64, JP1/G=32, JP1/H=16. Turn off the switches |
|and add the values of the switches to obtain the correct memory|
|address. (Open=1, Closed=0) |
+---------------------------------------------------------------+
+------------------------------------------------------------+
| IRQ INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP4/A | JP4/B | JP4/C | JP4/D | JP4/E |
|--------------+---------+--------+--------+--------+--------|
| | IRQ2 | Open | Open | Open | Open | Pins 1 |
| | | | | | | & 2 |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ3 | Open | Open | Open | Pins 1 | Open |
| | | | | | & 2 | |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ4 | Open | Open | Pins 1 | Open | Open |
| | | | | & 2 | | |
|---+----------+---------+--------+--------+--------+--------|
| » | IRQ5 | Open | Pins 1 | Open | Open | Open |
| | | | & 2 | | | |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ7 | Pins 1 | Open | Open | Open | Open |
| | | & 2 | | | | |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ10 | Open | Open | Open | Open | Pins |
| | | | | | | 2& 3 |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ11 | Open | Open | Open | Pins | Open |
| | | | | | 2& 3 | |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ12 | Open | Open | Pins | Open | Open |
| | | | | 2& 3 | | |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ14 | Open | Pins 2 | Open | Open | Open |
| | | | & 3 | | | |
|---+----------+---------+--------+--------+--------+--------|
| | IRQ15 | Pins 2 | Open | Open | Open | Open |
| | | & 3 | | | | |
|---+----------+---------+--------+--------+--------+--------|
| | Disabled | Open | Open | Open | Open | Open |
|------------------------------------------------------------|
| Note: Pins designated are in the closed position. IRQ10, |
| IRQ11, IRQ12, IRQ14 & IRQ15 are for AT compatible buses; |
| PC buses will not support them. |
+------------------------------------------------------------+
