# AMERICAN DATA AQUISITION CORPORATION
5516DMA
Card Type Data Acquisition
Chip Set None
Maximum Onboard Memory Unidentified
I/O Options Analog input, digital input
Data Bus 8-bit ISA
Card Size Three-quarter length

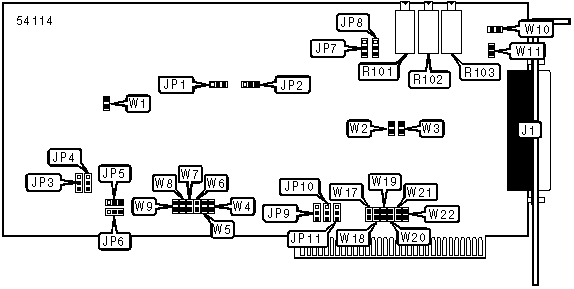

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------------+-------+----------------+-------|
| 37-pin analog/digital | J1 | A/D converter | R102 |
| signals connector | | range selector | |
|---------------------------+-------+----------------+-------|
| Unipolar offset selector | R101 | Bipolar offset | R103 |
| | | selector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|--------------------------------+-------+-------------------|
| » | A/D data coding - sign | JP1 | Pins 1 & 2 closed |
| | extend | | |
|---+----------------------------+-------+-------------------|
| | A/D data coding - zero | JP1 | Pins 2 & 3 closed |
| | extend | | |
|---+----------------------------+-------+-------------------|
| » | A/D data coding - two's | JP2 | Pins 1 & 2 closed |
| | compliment | | |
|---+----------------------------+-------+-------------------|
| | A/D data coding - straight | JP2 | Pins 2 & 3 closed |
| | binary | | |
|---+----------------------------+-------+-------------------|
| » | Hardware trigger counter 0 | JP3 | Pins 1 & 2 closed |
|---+----------------------------+-------+-------------------|
| | Hardware trigger exterior | JP3 | Pins 2 & 3 closed |
|---+----------------------------+-------+-------------------|
| » | Port 0 (DIO0-DIO3) input | W2 | Closed |
|---+----------------------------+-------+-------------------|
| | Port 0 (DIO0-DIO3) output | W2 | Open |
|---+----------------------------+-------+-------------------|
| » | Port 1 (DIO4-DIO7) output | W3 | Open |
|---+----------------------------+-------+-------------------|
| | Port 1 (DIO4-DIO7) input | W3 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | W17 | W18 | W19 | W20 | W21 | W22 |
|----------+--------+--------+-------+-------+-------+-------|
|» | None | Open | Open | Open | Open | Open | Open |
|--+-------+--------+--------+-------+-------+-------+-------|
| | 1 | Closed | Open | Open |Closed | Open | Open |
|--+-------+--------+--------+-------+-------+-------+-------|
| | 2 | Open | Closed | Open | Open |Closed | Open |
|--+-------+--------+--------+-------+-------+-------+-------|
| | 3 | Open | Open |Closed | Open | Open |Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ANALOG INPUT CONFIGURATION |
|------------------------------------------------------------|
| Setting | W1 | W10 | W11 |
|------------------------------+---------+---------+---------|
| » | Pseudo differential (PD) | Open | Open | Open |
|---+--------------------------+---------+---------+---------|
| | Single ended (SE) | Open | Closed | Closed |
|---+--------------------------+---------+---------+---------|
| | Fully differential (DI) | Closed | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COUNTER SOURCE SETTINGS |
|------------------------------------------------------------|
| Counter | Setting | Label | Position |
|---------------------+-----------------+-------+------------|
| » | Counter 0 gate | External (gate | JP4 | Pins 2 & 3 |
| | source | 0) | | closed |
|---+-----------------+-----------------+-------+------------|
| | Counter 0 gate | Counter 1 out | JP4 | Pins 1 & 2 |
| | source | INV | | closed |
|---+-----------------+-----------------+-------+------------|
| » | Counter 2 clock | External (clock | JP5 | Pins 2 & 3 |
| | source | 2) | | closed |
|---+-----------------+-----------------+-------+------------|
| | Counter 2 clock | 1.00 MHz | JP5 | Pins 1 & 2 |
| | source | oscillator | | closed |
|---+-----------------+-----------------+-------+------------|
| » | Counter 1 clock | External (clock | JP6 | Pins 2 & 3 |
| | source | 1) | | closed |
|---+-----------------+-----------------+-------+------------|
| | Counter 1 clock | 1.00 MHz | JP6 | Pins 1 & 2 |
| | source | oscillator | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| A/D RANGE SELECTION |
|------------------------------------------------------------|
| Polarity | Voltage | JP7 | JP8 |
|--------------+----------+-----------------+----------------|
| » | Bipolar | + 10V | Pins 1 & 2 | Pins 1 & 2 |
| | | | closed | closed |
|---+----------+----------+-----------------+----------------|
| | Unipolar | +0 - 10V | Pins 2 & 3 | Pins 2 & 3 |
| | | | closed | closed |
|---+----------+----------+-----------------+----------------|
| | Bipolar | + 5V | Pins 2 & 3 | Pins 1 & 2 |
| | | | closed | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | W9 | W8 | W7 | W6 | W5 | W4 |
|-----------+--------+-------+-------+-------+-------+-------|
| | 000h | Open | Open | Open | Open | Open | Open |
|----+------+--------+-------+-------+-------+-------+-------|
| | 010h | Open | Open | Open | Open | Open |Closed |
|----+------+--------+-------+-------+-------+-------+-------|
| | 020h | Open | Open | Open | Open |Closed | Open |
|----+------+--------+-------+-------+-------+-------+-------|
| | 030h | Open | Open | Open | Open |Closed |Closed |
|----+------+--------+-------+-------+-------+-------+-------|
| | 040h | Open | Open | Open |Closed | Open | Open |
|----+------+--------+-------+-------+-------+-------+-------|
|» | 110h | Open |Closed | Open | Open | Open |Closed |
|----+------+--------+-------+-------+-------+-------+-------|
| | 3B0h | Closed |Closed |Closed | Open |Closed |Closed |
|----+------+--------+-------+-------+-------+-------+-------|
| | 3C0h | Closed |Closed |Closed |Closed | Open | Open |
|----+------+--------+-------+-------+-------+-------+-------|
| | 3D0h | Closed |Closed |Closed |Closed | Open |Closed |
|----+------+--------+-------+-------+-------+-------+-------|
| | 3E0h | Closed |Closed |Closed |Closed |Closed | Open |
|----+------+--------+-------+-------+-------+-------+-------|
| | 3F0h | Closed |Closed |Closed |Closed |Closed |Closed |
|------------------------------------------------------------|
| Note: |
| |
|A total of 256 base address settings are available. The |
|jumpers are a binary representation of the decimal memory |
|addresses. W9 is the Most Significant Bit and switch W4 is |
|the Least Significant Bit. The switches have the following |
|decimal values: W9=512, W8=256, W7=128, W6=64, W5=32, W4=16.|
|Turn off the switches and add the values of the switches to |
|obtain the correct memory address. (Close=1, Open=0) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IRQ INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP9 | JP10 | JP11 |
|--------------+-------------------+------------+------------|
| | IRQ2 | Pins 2 & 3 closed | Open | Open |
|---+----------+-------------------+------------+------------|
| | IRQ3 | Open | Pins 2 & 3 | Open |
| | | | closed | |
|---+----------+-------------------+------------+------------|
| | IRQ4 | Open | Open | Pins 2 & 3 |
| | | | | closed |
|---+----------+-------------------+------------+------------|
| | IRQ5 | Pins 1 & 2 closed | Open | Open |
|---+----------+-------------------+------------+------------|
| | IRQ6 | Open | Pins 1 & 2 | Open |
| | | | closed | |
|---+----------+-------------------+------------+------------|
| | IRQ7 | Open | Open | Pins 1 & 2 |
| | | | | closed |
|---+----------+-------------------+------------+------------|
| » | Disabled | Open | Open | Open |
+------------------------------------------------------------+
