       # AMERICAN DATA AQUISITION CORPORATION

          5504DA REV.1

          Card Type              Data Aquisition
          Chip Set               None
          Maximum Onboard Memory Unidentified
          I/O Options            Analog input, digital input
          Data Bus               8-bit ISA
          Card Size              Three-quarter length

   IMG IMG 1


          +------------------------------------------------------------+

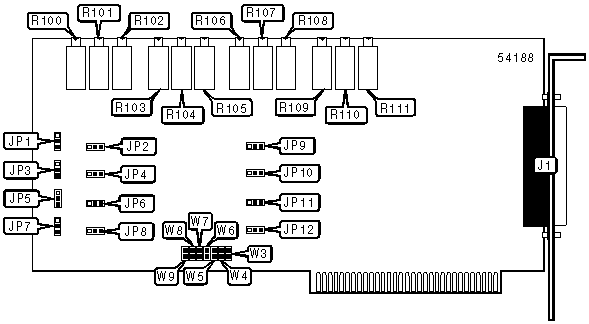

          |                        CONNECTIONS                         |
          |------------------------------------------------------------|
          |        Function        | Label |     Function      | Label |
          |------------------------+-------+-------------------+-------|
          | 37-pin analog/digital  |  J1   | Bipolar offset    | R106  |
          | signals connector      |       | selector (Channel |       |
          |                        |       | 1)                |       |
          |------------------------+-------+-------------------+-------|
          | Bipolar offset         | R100  | A/D converter     | R107  |
          | selector ( Channel 3)  |       | range selector    |       |
          |                        |       | (Channel 1)       |       |
          |------------------------+-------+-------------------+-------|
          | A/D converter range    | R101  | Unipolar offset   | R108  |
          | selector (Channel 3)   |       | selector (Channel |       |
          |                        |       | 1)                |       |
          |------------------------+-------+-------------------+-------|
          | Unipolar offset        | R102  | Bipolar offset    | R109  |
          | selector (Channel 3)   |       | selector (Channel |       |
          |                        |       | 0)                |       |
          |------------------------+-------+-------------------+-------|
          | Bipolar offset         | R103  | A/D converter     | R110  |
          | selector (Channel 2)   |       | range selector    |       |
          |                        |       | (Channel 0)       |       |
          |------------------------+-------+-------------------+-------|
          | A/D converter range    | R104  | Unipolar offset   | R111  |
          | selector (Channel 2)   |       | selector (Channel |       |
          |                        |       | 0)                |       |
          |------------------------+-------+-------------------+-------|
          | Unipolar offset        | R105  |                   |       |
          | selector (Channel 2)   |       |                   |       |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               A/D RANGE SELECTION CHANNEL 0                |
          |------------------------------------------------------------|
          |   Polarity   | Voltage  | Data Coding | JP1  | JP2  | JP9  |
          |--------------+----------+-------------+------+------+------|
          | » | Bipolar  |  + 10V   |    Two’s    | Pins | Pins | Pins |
          |   |          |          | compliment  | 1 &  | 1 &  | 1 &  |
          |   |          |          |             |  2   |  2   |  2   |
          |---+----------+----------+-------------+------+------+------|
          |   | Unipolar | +0 - 10V |  Straight   | Pins | Pins | Pins |
          |   |          |          |   binary    | 2 &  | 2 &  | 2 &  |
          |   |          |          |             |  3   |  3   |  3   |
          |---+----------+----------+-------------+------+------+------|
          |   | Bipolar  |   + 5V   |    Two’s    | Pins | Pins | Pins |
          |   |          |          | compliment  | 1 &  | 2 &  | 1 &  |
          |   |          |          |             |  2   |  3   |  2   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               A/D RANGE SELECTION CHANNEL 1                |
          |------------------------------------------------------------|
          |   Polarity   | Voltage  | Data Coding | JP3  | JP4  | JP10 |
          |--------------+----------+-------------+------+------+------|
          | » | Bipolar  |  + 10V   |    Two’s    | Pins | Pins | Pins |
          |   |          |          | compliment  | 1 &  | 1 &  | 1 &  |
          |   |          |          |             |  2   |  2   |  2   |
          |---+----------+----------+-------------+------+------+------|
          |   | Unipolar | +0 - 10V |  Straight   | Pins | Pins | Pins |
          |   |          |          |   binary    | 2 &  | 2 &  | 2 &  |
          |   |          |          |             |  3   |  3   |  3   |
          |---+----------+----------+-------------+------+------+------|
          |   | Bipolar  |   + 5V   |    Two’s    | Pins | Pins | Pins |
          |   |          |          | compliment  | 1 &  | 2 &  | 1 &  |
          |   |          |          |             |  2   |  3   |  2   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               A/D RANGE SELECTION CHANNEL 2                |
          |------------------------------------------------------------|
          |   Polarity   | Voltage  | Data Coding | JP5  | JP6  | JP11 |
          |--------------+----------+-------------+------+------+------|
          | » | Bipolar  |  + 10V   |    Two’s    | Pins | Pins | Pins |
          |   |          |          | compliment  | 1 &  | 1 &  | 1 &  |
          |   |          |          |             |  2   |  2   |  2   |
          |---+----------+----------+-------------+------+------+------|
          |   | Unipolar | +0 - 10V |  Straight   | Pins | Pins | Pins |
          |   |          |          |   binary    | 2 &  | 2 &  | 2 &  |
          |   |          |          |             |  3   |  3   |  3   |
          |---+----------+----------+-------------+------+------+------|
          |   | Bipolar  |   + 5V   |    Two’s    | Pins | Pins | Pins |
          |   |          |          | compliment  | 1 &  | 2 &  | 1 &  |
          |   |          |          |             |  2   |  3   |  2   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |               A/D RANGE SELECTION CHANNEL 3                |
          |------------------------------------------------------------|
          |   Polarity   | Voltage  | Data Coding | JP7  | JP8  | JP12 |
          |--------------+----------+-------------+------+------+------|
          | » | Bipolar  |  + 10V   |    Two’s    | Pins | Pins | Pins |
          |   |          |          | compliment  | 1 &  | 1 &  | 1 &  |
          |   |          |          |             |  2   |  2   |  2   |
          |---+----------+----------+-------------+------+------+------|
          |   | Unipolar | +0 - 10V |  Straight   | Pins | Pins | Pins |
          |   |          |          |   binary    | 2 &  | 2 &  | 2 &  |
          |   |          |          |             |  3   |  3   |  3   |
          |---+----------+----------+-------------+------+------+------|
          |   | Bipolar  |   + 5V   |    Two’s    | Pins | Pins | Pins |
          |   |          |          | compliment  | 1 &  | 2 &  | 1 &  |
          |   |          |          |             |  2   |  3   |  2   |
          +------------------------------------------------------------+

          +------------------------------------------------------------+
          |                 BASE I/O ADDRESS SELECTION                 |
          |------------------------------------------------------------|
          |Setting |  W9   |  W8   |  W7   |  W6  |  W5  |  W4  |  W3  |
          |--------+-------+-------+-------+------+------+------+------|
          |  |000h | Open  | Open  | Open  | Open | Open | Open | Open |
          |--+-----+-------+-------+-------+------+------+------+------|
          |  |008h | Open  | Open  | Open  | Open | Open | Open |Closed|
          |--+-----+-------+-------+-------+------+------+------+------|
          |  |010h | Open  | Open  | Open  | Open | Open |Closed| Open |
          |--+-----+-------+-------+-------+------+------+------+------|
          |  |018h | Open  | Open  | Open  | Open | Open |Closed|Closed|
          |--+-----+-------+-------+-------+------+------+------+------|
          |  |020h | Open  | Open  | Open  | Open |Closed| Open | Open |
          |--+-----+-------+-------+-------+------+------+------+------|
          |» |110h | Open  |Closed | Open  | Open | Open |Closed| Open |
          |--+-----+-------+-------+-------+------+------+------+------|
          |  |3D8h |Closed |Closed |Closed |Closed| Open |Closed|Closed|
          |--+-----+-------+-------+-------+------+------+------+------|
          |  |3E0h |Closed |Closed |Closed |Closed|Closed| Open | Open |
          |--+-----+-------+-------+-------+------+------+------+------|
          |  |3E8h |Closed |Closed |Closed |Closed|Closed| Open |Closed|
          |--+-----+-------+-------+-------+------+------+------+------|
          |  |3F0h |Closed |Closed |Closed |Closed|Closed|Closed| Open |
          |--+-----+-------+-------+-------+------+------+------+------|
          |  |3F8h |Closed |Closed |Closed |Closed|Closed|Closed|Closed|
          |------------------------------------------------------------|
          |Note: A total of 128 base address settings are available.   |
          |The jumpers are a binary representation of the decimal      |
          |memory addresses. W9 is the Most Significant Bit and switch |
          |W3 is the Least Significant Bit. The switches have the      |
          |following decimal values:W9=512, W8=256, W7=128, W6=64,     |
          |W5=32, W4=16, W3=8. Turn off the switches and add the values|
          |of the switches to obtain the correct memory address.       |
          |(Close=1, Open=0)                                           |
          +------------------------------------------------------------+
