# AMERICAN DATA AQUISITION CORPORATION
5504DACL REV.1
Card Type Data Aquisition
Chip Set None
Maximum Onboard Memory Unidentified
I/O Options Analog input, digital input
Data Bus 8-bit ISA
Card Size Three-quarter length

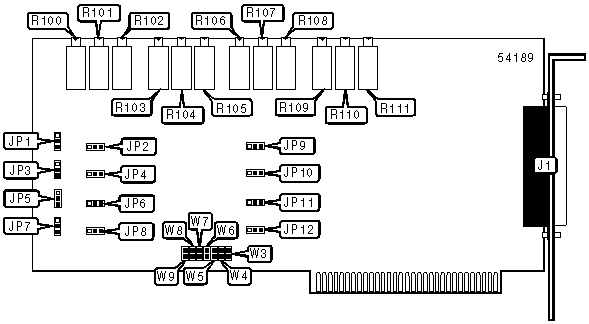

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------+-------+-------------------+-------|
| 37-pin analog/digital | J1 | Bipolar offset | R106 |
| signals connector | | selector (Channel | |
| | | 1) | |
|------------------------+-------+-------------------+-------|
| Bipolar offset | R100 | A/D converter | R107 |
| selector ( Channel 3) | | range selector | |
| | | (Channel 1) | |
|------------------------+-------+-------------------+-------|
| A/D converter range | R101 | Unipolar offset | R108 |
| selector (Channel 3) | | selector (Channel | |
| | | 1) | |
|------------------------+-------+-------------------+-------|
| Unipolar offset | R102 | Bipolar offset | R109 |
| selector (Channel 3) | | selector (Channel | |
| | | 0) | |
|------------------------+-------+-------------------+-------|
| Bipolar offset | R103 | A/D converter | R110 |
| selector (Channel 2) | | range selector | |
| | | (Channel 0) | |
|------------------------+-------+-------------------+-------|
| A/D converter range | R104 | Unipolar offset | R111 |
| selector (Channel 2) | | selector (Channel | |
| | | 0) | |
|------------------------+-------+-------------------+-------|
| Unipolar offset | R105 | | |
| selector (Channel 2) | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------------+-------+--------------|
| » | Factory configured - do not | JP1 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP2 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP3 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP4 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP5 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP6 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP7 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP8 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP9 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP10 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP11 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | JP12 | Unidentified |
| | alter | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
|Setting | W9 | W8 | W7 | W6 | W5 | W4 | W3 |
|--------+-------+-------+-------+------+------+------+------|
| |000h | Open | Open | Open | Open | Open | Open | Open |
|--+-----+-------+-------+-------+------+------+------+------|
| |008h | Open | Open | Open | Open | Open | Open |Closed|
|--+-----+-------+-------+-------+------+------+------+------|
| |010h | Open | Open | Open | Open | Open |Closed| Open |
|--+-----+-------+-------+-------+------+------+------+------|
| |018h | Open | Open | Open | Open | Open |Closed|Closed|
|--+-----+-------+-------+-------+------+------+------+------|
| |020h | Open | Open | Open | Open |Closed| Open | Open |
|--+-----+-------+-------+-------+------+------+------+------|
|» |110h | Open |Closed | Open | Open | Open |Closed| Open |
|--+-----+-------+-------+-------+------+------+------+------|
| |3D8h |Closed |Closed |Closed |Closed| Open |Closed|Closed|
|--+-----+-------+-------+-------+------+------+------+------|
| |3E0h |Closed |Closed |Closed |Closed|Closed| Open | Open |
|--+-----+-------+-------+-------+------+------+------+------|
| |3E8h |Closed |Closed |Closed |Closed|Closed| Open |Closed|
|--+-----+-------+-------+-------+------+------+------+------|
| |3F0h |Closed |Closed |Closed |Closed|Closed|Closed| Open |
|--+-----+-------+-------+-------+------+------+------+------|
| |3F8h |Closed |Closed |Closed |Closed|Closed|Closed|Closed|
|------------------------------------------------------------|
|Note: A total of 128 base address settings are available. |
|The jumpers are a binary representation of the decimal |
|memory addresses. W9 is the Most Significant Bit and switch |
|W3 is the Least Significant Bit. The switches have the |
|following decimal values:W9=512, W8=256, W7=128, W6=64, |
|W5=32, W4=16, W3=8. Turn off the switches and add the values|
|of the switches to obtain the correct memory address. |
|(Close=1, Open=0) |
+------------------------------------------------------------+
