# AMERICAN DATA AQUISITION CORPORATION
5508SHR REV.1
Card Type Data Aquisition
Chip Set Unidentified
Maximum Onboard Memory Unidentified
I/O Options Analog input, digital input
Hard Drives supported None
Floppy drives supported None
Data Bus 16-bit ISA
Card Size Three-quarter length

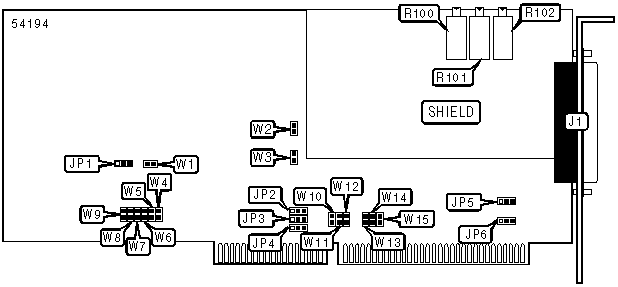

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------------+-------+----------------+-------|
| 37-pin analog/digital | J1 | A/D converter | R101 |
| signals connector | | range selector | |
|---------------------------+-------+----------------+-------|
| A/D offset selector | R100 | Common mode | R102 |
| | | selector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | W10 | W11 | W12 | W13 | W14 | W15 |
|------------+-------+-------+-------+-------+-------+-------|
|»| Disabled | Open | Open | Open | Open | Open | Open |
|-+----------+-------+-------+-------+-------+-------+-------|
| | 1 | Open | Open |Closed | Open | Open |Closed |
|-+----------+-------+-------+-------+-------+-------+-------|
| | 2 | Open |Closed | Open | Open |Closed | Open |
|-+----------+-------+-------+-------+-------+-------+-------|
| | 3 |Closed | Open | Open |Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| A/D TRIGGER SOURCE SELECTION |
|------------------------------------------------------------|
| Mode | JP1 | W1 |
|--------------------------------+---------------+-----------|
| » | H/W trigger source = | Pins 2 & 3 | Open |
| | Counter 0 | closed | |
|------+-------------------------+---------------+-----------|
| | External trigger | Pins 1 & 2 | Open |
| | | closed | |
|------+-------------------------+---------------+-----------|
| | Scan mode triggering | Pins 2 & 3 | Closed |
| | | closed | |
|------------------------------------------------------------|
| Note: Scan mode triggering initiates triggers from counter |
| 0 on receipt of external trigger. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| COUNTER SOURCE SETTINGS |
|------------------------------------------------------------|
| Counter | Setting | Label | Position |
|---------------------+-----------------+-------+------------|
| » | Counter 1 clock | External (clock | JP5 | Pins 2 & 3 |
| | source | 1) | | closed |
|---+-----------------+-----------------+-------+------------|
| | Counter 1 clock | 4.00 MHz | JP5 | Pins 1 & 2 |
| | source | oscillator | | closed |
|---+-----------------+-----------------+-------+------------|
| » | Counter 2 clock | External (clock | JP6 | Pins 2 & 3 |
| | source | 2) | | closed |
|---+-----------------+-----------------+-------+------------|
| | Counter 2 clock | 4.00 MHz | JP6 | Pins 1 & 2 |
| | source | oscillator | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIGITAL I/O PORT CONFIGURATION |
|------------------------------------------------------------|
| Function | Label | Position |
|-----------------------------------+----------+-------------|
| » | Port 1 (DIO4-DIO7) output | W2 | Open |
|---+-------------------------------+----------+-------------|
| | Port 1 (DIO4-DIO7) input | W2 | Closed |
|---+-------------------------------+----------+-------------|
| » | Port 0 (DIO0-DIO3) input | W3 | Closed |
|---+-------------------------------+----------+-------------|
| | Port 0 (DIO0-DIO3) output | W3 | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | W9 | W8 | W7 | W6 | W5 | W4 |
|-----------+--------+-------+-------+-------+-------+-------|
| | 000h | Open | Open | Open | Open | Open | Open |
|----+------+--------+-------+-------+-------+-------+-------|
| | 010h | Open | Open | Open | Open | Open |Closed |
|----+------+--------+-------+-------+-------+-------+-------|
| | 020h | Open | Open | Open | Open |Closed | Open |
|----+------+--------+-------+-------+-------+-------+-------|
| | 030h | Open | Open | Open | Open |Closed |Closed |
|----+------+--------+-------+-------+-------+-------+-------|
| | 040h | Open | Open | Open |Closed | Open | Open |
|----+------+--------+-------+-------+-------+-------+-------|
|» | 110h | Open |Closed | Open | Open | Open |Closed |
|----+------+--------+-------+-------+-------+-------+-------|
| | 3B0h | Closed |Closed |Closed | Open |Closed |Closed |
|----+------+--------+-------+-------+-------+-------+-------|
| | 3C0h | Closed |Closed |Closed |Closed | Open | Open |
|----+------+--------+-------+-------+-------+-------+-------|
| | 3D0h | Closed |Closed |Closed |Closed | Open |Closed |
|----+------+--------+-------+-------+-------+-------+-------|
| | 3E0h | Closed |Closed |Closed |Closed |Closed | Open |
|----+------+--------+-------+-------+-------+-------+-------|
| | 3F0h | Closed |Closed |Closed |Closed |Closed |Closed |
|------------------------------------------------------------|
| Note: |
| |
|A total of 64 base address settings are available. The |
|jumpers are a binary representation of the decimal memory |
|addresses. W9 is the Most Significant Bit and switch W4 is |
|the Least Significant Bit. The switches have the following |
|decimal values: W9=512, W8=256, W7=128, W6=64, W5=32, W4=16.|
|Turn off the switches and add the values of the switches to |
|obtain the correct memory address. (Close=1, Open=0) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IRQ INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP2 | JP3 | JP4 |
|--------------+-------------------+------------+------------|
| | IRQ2 | Open | Open | Pins 1 & 2 |
| | | | | closed |
|---+----------+-------------------+------------+------------|
| | IRQ3 | Open | Pins 1 & 2 | Open |
| | | | closed | |
|---+----------+-------------------+------------+------------|
| | IRQ4 | Pins 1 & 2 closed | Open | Open |
|---+----------+-------------------+------------+------------|
| | IRQ5 | Open | Open | Pins 2 & 3 |
| | | | | closed |
|---+----------+-------------------+------------+------------|
| | IRQ6 | Open | Pins 2 & 3 | Open |
| | | | closed | |
|---+----------+-------------------+------------+------------|
| | IRQ7 | Pins 2 & 3 closed | Open | Open |
|---+----------+-------------------+------------+------------|
| » | Disabled | Open | Open | Open |
+------------------------------------------------------------+
