# AMERICAN DATA AQUISITION CORPORATION
5803HR, 5804HR
Card Type Data Aquisition
Chip Set Unidentified
Maximum Onboard Memory Unidentified
I/O Options Analog input, digital input
Hard Drives supported None
Floppy drives supported None
Data Bus 16-bit ISA
Card Size Full-length

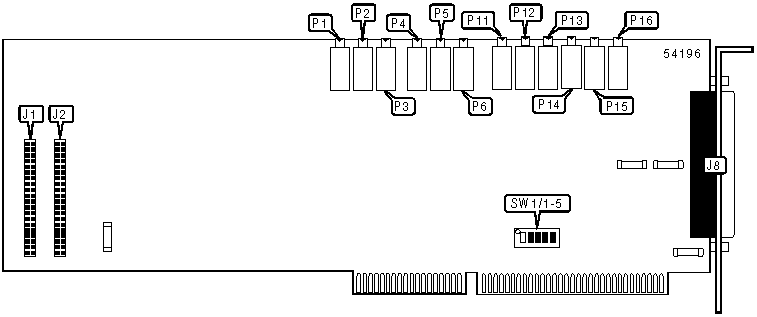

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------+-------+-------------------+-------|
| 40-pin header to | J1 | DAC1 range | P6 |
| 37-pin analog/digital | | selector | |
| signals connector via | | | |
| cable | | | |
|------------------------+-------+-------------------+-------|
| 40-pin header to | J2 | A/D converter | P11 |
| 37-pin analog/digital | | offset selector | |
| signals connector via | | | |
| cable | | | |
|------------------------+-------+-------------------+-------|
| 50-pin analog/digital | J8 | A/D converter | P12 |
| signals connector | | range selector | |
|------------------------+-------+-------------------+-------|
| DAC0 unipolar offset | P1 | A/D converter x10 | P13 |
| selector | | gain selector | |
|------------------------+-------+-------------------+-------|
| DAC0 bipolar offset | P2 | A/D converter | P14 |
| selector | | x100 gain | |
| | | selector | |
|------------------------+-------+-------------------+-------|
| DACO range selector | P3 | A/D converter | P15 |
| | | x500 gain | |
| | | selector | |
|------------------------+-------+-------------------+-------|
| DAC1 unipolar offset | P4 | A/D converter | P16 |
| selector | | common mode | |
| | | selector | |
|------------------------+-------+-------------------+-------|
| DAC1 bipolar offset | P5 | | |
| selector | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/2 | SW1/3 | SW1/4 | SW1/5 |
|-------------+---------+---------+--------+--------+--------|
| | 000h | Off | Off | Off | Off | Off |
|----+--------+---------+---------+--------+--------+--------|
| | 020h | Off | Off | Off | Off | On |
|----+--------+---------+---------+--------+--------+--------|
| | 040h | Off | Off | Off | On | Off |
|----+--------+---------+---------+--------+--------+--------|
| | 060h | Off | Off | Off | On | On |
|----+--------+---------+---------+--------+--------+--------|
| | 080h | Off | Off | On | Off | Off |
|----+--------+---------+---------+--------+--------+--------|
| ยป | 120h | Off | On | Off | Off | On |
|----+--------+---------+---------+--------+--------+--------|
| | 360h | On | On | Off | On | On |
|----+--------+---------+---------+--------+--------+--------|
| | 380h | On | On | On | Off | Off |
|----+--------+---------+---------+--------+--------+--------|
| | 3A0h | On | On | On | Off | On |
|----+--------+---------+---------+--------+--------+--------|
| | 3C0h | On | On | On | On | Off |
|----+--------+---------+---------+--------+--------+--------|
| | 3E0h | On | On | On | On | On |
|------------------------------------------------------------|
| Note: |
| |
| A total of 32 base address settings are available. The |
| switches are a binary representation of the decimal memory |
| addresses. SW1/1 is the Most Significant Bit and jumper |
| SW1/5 is the Least Significant Bit. The jumpers have the |
| following decimal values: SW1/1=512, SW1/2=256, SW1/3=128, |
| SW1/4=64, SW1/5=32. Turn off the switches and add the |
| values of the switches to obtain the correct memory |
| address. (On=1, 0ff=0) |
+------------------------------------------------------------+
