# ADVANTECH CO., LTD
PCL-730
Card Type Digital I/O card
Chip Set Unidentified
Maximum Onboard Unidentified
Memory
I/O Options Input channel connectors (2), output channel
connectors (2), 37-pin input/output connector
Hard Drives None
supported
Floppy drives None
supported
Data Bus 8-bit ISA
Card Size Half-length, half-height card

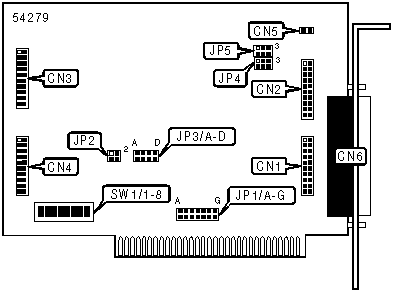

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|---------------------+-------+----------------------+-------|
| 20-pin isolated | CN1 | 20-pin digital input | CN4 |
| output connector | | connector | |
|---------------------+-------+----------------------+-------|
| 20-pin isolated | CN2 | Isolated output | CN5 |
| input connector | | ground terminal | |
|---------------------+-------+----------------------+-------|
| 20-pin digital | CN3 | 37-pin input/output | CN6 |
| output connector | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| » | Interrupt triggered on rising edge | JP2 | Pins 1 & |
| | | | 3 closed |
|---+------------------------------------+-------+-----------|
| | Interrupt triggered on falling | JP2 | Pins 2 & |
| | edge | | 4 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VERSION SELECTION |
|------------------------------------------------------------|
| Setting | JP4 | JP5 |
|-------------+------------------------+---------------------|
| A1 | Pins 1 & 2, 4 & 5 | Pins 1 & 2, 4 & 5 |
| | closed | closed |
|-------------+------------------------+---------------------|
| B2 | Pins 2 & 3, 5 & 6 | Pins 2 & 3, 5 & 6 |
| | closed | closed |
|------------------------------------------------------------|
| Note: These jumpers control the pin assignments for CN1, |
| CN2, and CN6. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INERRUPT SOURCE SELECTION |
|------------------------------------------------------------|
| Channel | JP3/A | JP3/B | JP3/C | JP3/D |
|-----------------------+---------+--------+--------+--------|
| Isolated DI channel 0 | Closed | Open | Open | Open |
|-----------------------+---------+--------+--------+--------|
| Isolated DI channel 1 | Open | Closed | Open | Open |
|-----------------------+---------+--------+--------+--------|
| TTL DI channel 0 | Open | Open | Closed | Open |
|-----------------------+---------+--------+--------+--------|
| TTL DI channel 1 | Open | Open | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE I/O ADDRESS SELECTION |
|------------------------------------------------------------|
|Setting |SW1/1 |SW1/2 |SW1/3 |SW1/4 |SW1/5|SW1/6|SW1/7|SW1/8|
|--------+------+------+------+------+-----+-----+-----+-----|
| |200h | Off | On | On | On | On | On | On | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |204h | Off | On | On | On | On | On | On | Off |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |208h | Off | On | On | On | On | On | Off | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |20Ch | Off | On | On | On | On | On | Off | Off |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |210h | Off | On | On | On | On | Off | On | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
|» |300h | Off | Off | On | On | On | On | On | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |3E0h | Off | Off | Off | Off | Off | On | On | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |3E4h | Off | Off | Off | Off | Off | On | On | Off |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |3E8h | Off | Off | Off | Off | Off | On | Off | On |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |3ECh | Off | Off | Off | Off | Off | On | Off | Off |
|--+-----+------+------+------+------+-----+-----+-----+-----|
| |3FOh | Off | Off | Off | Off | Off | Off | On | On |
|------------------------------------------------------------|
| Note: |
| |
|A total of 125 valid base address settings are available. |
|The switches are a binary representation of the decimal |
|memory addresses. SW1/8 is the Least Significant Bit and |
|switch SW1/1 is the Most Significant Bit. The switches have |
|the following decimal values: SW1/1=512, SW1/2=256, |
|SW1/3=128, SW1/4=64, SW1/5=32, SW1/6=16, SW1/7=8, SW1/8=4. |
|Turn off the switches and add the values of the switches to |
|obtain the correct memory address. (Off=1, On=0) |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IRQ INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ |JP1/A |JP1/B |JP1/C |JP1/D |JP1/E |JP1/F |JP1/G |
|-----------+------+------+------+------+------+------+------|
| | IRQ2 |Closed| Open | Open | Open | Open | Open | Open |
|-+---------+------+------+------+------+------+------+------|
| | IRQ3 | Open |Closed| Open | Open | Open | Open | Open |
|-+---------+------+------+------+------+------+------+------|
| | IRQ4 | Open | Open |Closed| Open | Open | Open | Open |
|-+---------+------+------+------+------+------+------+------|
| | IRQ5 | Open | Open | Open |Closed| Open | Open | Open |
|-+---------+------+------+------+------+------+------+------|
| | IRQ6 | Open | Open | Open | Open |Closed| Open | Open |
|-+---------+------+------+------+------+------+------+------|
| | IRQ7 | Open | Open | Open | Open | Open |Closed| Open |
|-+---------+------+------+------+------+------+------+------|
|»|Disabled | Open | Open | Open | Open | Open | Open |Closed|
+------------------------------------------------------------+
