# ASUS COMPUTER INTERNATIONAL
PCI-AXP201
Card Type Sound card
Chip Set ESS
Maximum Onboard 2MB DRAM & 128K SRAM
Memory
I/O Options game/MIDI port, speaker out, line in, line
out, microphone in, audio in - CD-ROM, upgrade
card, I2S, auxiliary audio in (2), mono audio
in
Data Bus 32-bit PCI
Card Size Half-length, full-height card

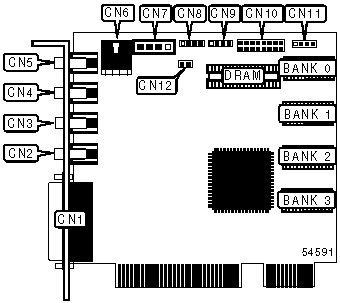

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|--------------------+-------+-----------------------+-------|
| Game/MIDI port | CN1 | Audio in - CD-ROM | CN7 |
|--------------------+-------+-----------------------+-------|
| Microphone in jack | CN2 | Auxiliary audio in | CN8 |
|--------------------+-------+-----------------------+-------|
| Line in jack | CN3 | Auxiliary audio in | CN9 |
|--------------------+-------+-----------------------+-------|
| Line out jack | CN4 | Upgrade card | CN10 |
| | | connector | |
|--------------------+-------+-----------------------+-------|
| Speaker out jack | CN5 | I2S connector | CN11 |
|--------------------+-------+-----------------------+-------|
| Audio in - CD-ROM | CN6 | Audio in - mono | CN12 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | BANK 0 |
|----------------------------+-------------------------------|
| 0MB | None |
|----------------------------+-------------------------------|
| 2MB | 1MB x 16 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 1 | Bank 2 | Bank 3 | Bank 4 |
|-------+-------------+------------+------------+------------|
| 32KB | (1) 32KB x | None | None | None |
| | 8 | | | |
|-------+-------------+------------+------------+------------|
| 64KB | (1) 32KB x | (1) 32KB x | None | None |
| | 8 | 8 | | |
|-------+-------------+------------+------------+------------|
| 96KB | (1) 32KB x | (1) 32KB x | (1) 32KB x | None |
| | 8 | 8 | 8 | |
|-------+-------------+------------+------------+------------|
| 128KB | (1) 32KB x | (1) 32KB x | (1) 32KB x | (1) 32KB x |
| | 8 | 8 | 8 | 8 |
+------------------------------------------------------------+
