# ALLOY COMPUTER PRODUCTS, INC.
FTFA/P
Card Type Floppy drive controller card, tape drive
controller card
Floppy drives Two 360KB
supported
Tape drives One APT25, APT40, APT40/Q, Retriever/40,
supported Retriever/60, FT-60, Retriever/120 or
Retriever/60E
Data Bus 8-bit ISA
Card Size Full-length, full-height card

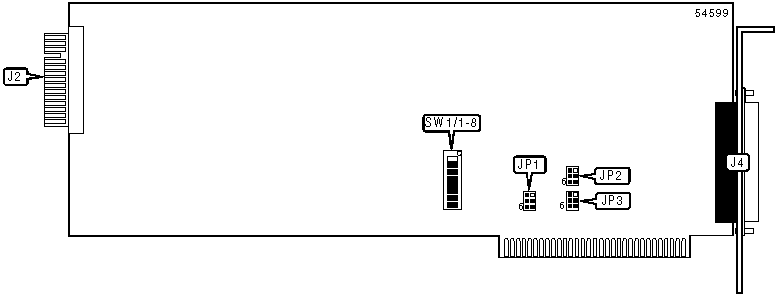

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Location | Function | Location |
|-----------------------+----------+--------------+----------|
| 34-pin drive | J2 | 34-pin drive | J4 |
| interface - internal | | interface - | |
| | | external | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| » | 250/500KBS speed | SW1/1 | On |
|---+------------------------------------+-------+-----------|
| | 250KBS speed | SW1/1 | Off |
|---+------------------------------------+-------+-----------|
| » | Factory configured - do not alter | SW1/8 | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA CHANNEL SELECTION |
|------------------------------------------------------------|
| Channel | JP2/A | JP2/B | JP2/C | JP3/A | JP3/B | JP3/C |
|---------+--------+--------+--------+-------+-------+-------|
| | 1 | Open | Open | Closed | Open | Open |Closed |
|---+-----+--------+--------+--------+-------+-------+-------|
|» | 2 | Open | Closed | Open | Open |Closed | Open |
|---+-----+--------+--------+--------+-------+-------+-------|
| | 3 | Closed | Open | Open |Closed | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BASE PORT ADDRESS SELECTION |
|------------------------------------------------------------|
| Setting | SW1/2 | SW1/3 | SW1/4 | SW1/5 | SW1/6 | SW1/7 |
|-----------+--------+-------+-------+-------+-------+-------|
| | 210h | On | On | On | On | Off | On |
|---+-------+--------+-------+-------+-------+-------+-------|
| | 310h | Off | On | On | On | Off | On |
|---+-------+--------+-------+-------+-------+-------+-------|
| | 338h | Off | On | On | Off | Off | Off |
|---+-------+--------+-------+-------+-------+-------+-------|
| » | 340h | Off | On | Off | On | On | On |
|---+-------+--------+-------+-------+-------+-------+-------|
| | 3F0h | Off | Off | Off | Off | Off | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DMA ADDRESS SELECTION |
|------------------------------------------------------------|
| Address | JP2 | JP3 |
|----------------+---------------------+---------------------|
| 1 | Pins 5 & 6 closed | Pins 5 & 6 closed |
|----------------+---------------------+---------------------|
| 2 | Pins 3 7 4 closed | Pins 3 & 4 closed |
|----------------+---------------------+---------------------|
| 3 | Pins 1 & 2 closed | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP1 |
|---------------------------+--------------------------------|
| 2 | Pins 5 & 6 closed |
|---------------------------+--------------------------------|
| 4 | Pins 3 & 4 closed |
|---------------------------+--------------------------------|
| 6 | Pins 1 & 2 closed |
+------------------------------------------------------------+
