# BITTWARE RESEARCH SYSTEMS
MAKO
Card Type Expansion card
Chip Set Analog Devices, Inc.
Maximum Onboard Memory 3MB SRAM
I/O Options 90-pin connectors (4)
Data Bus None

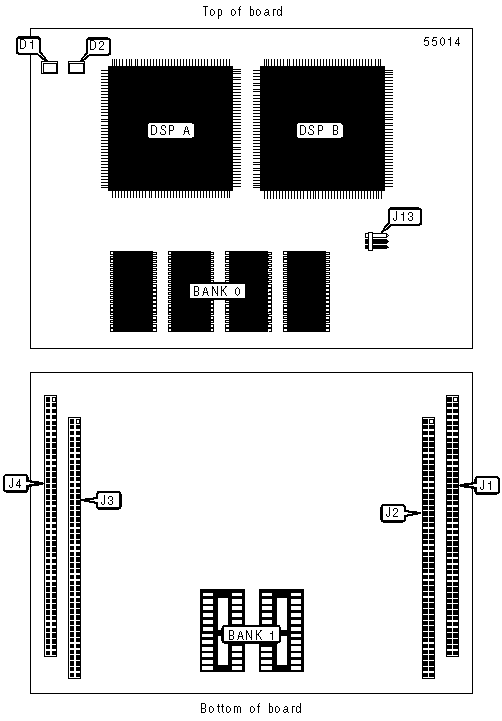

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| SHARCPAC interface | J1 | SHARCPAC interface | J3 |
| connector 1 | | connector 3 | |
|-----------------------+-------+--------------------+-------|
| SHARCPAC interface | J2 | SHARCPAC interface | J4 |
| connector 2 | | connector 4 | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|---------------------------------------+-------+------------|
| Configure external memory bank as | J13 | Pins 1 & 2 |
| External Memory Bank 0 | | closed |
|---------------------------------------+-------+------------|
| Configure external memory bank as | J13 | Pins 2 & 3 |
| External Memory Bank 1 | | closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|--------------------+---------------------+-----------------|
| » | 2MB | (4) 512KB | None |
|--------+-----------+---------------------+-----------------|
| | 3MB | (4) 512KB | (2) 512KB |
|------------------------------------------------------------|
| Note: The board can be configured to use either 32-bit |
| SRAM or both 32-bit and 42-bit SRAM. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DIAGNOSTIC LED(S) |
|------------------------------------------------------------|
| LED | Color | Status | Condition |
|-----+--------------+--------------+------------------------|
| D1 | Unidentified | Unidentified | DSP A programming |
| | | | diagnostic LED |
|-----+--------------+--------------+------------------------|
| D2 | Unidentified | Unidentified | DSP B programming |
| | | | diagnostic LED |
|------------------------------------------------------------|
| Note: The function of the LED’s is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MISCELLANEOUS TECHNICAL NOTES |
|------------------------------------------------------------|
| The Mako is available in a variety of configurations. |
| Different factory configurations allow for single or |
| multiple processors of different types and speeds. |
+------------------------------------------------------------+
